لوح أفقي مستمر صب آلة للحصول على الأكسجين قطاع النحاس الحرة
1 مجموعة
MOQ
$80,000.00 - $200,000.00
السعر
Horizontal Slab Continuous Casting Machine For Copper Strip Oxygen Free
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
معلومات اساسية
مكان المنشأ: wuxi الصين
اسم العلامة التجارية: Jingjie
إصدار الشهادات: CE/ISO
رقم الموديل: 2 فروع النحاس قطاع CCM
تسليط الضوء:

ccm الآلات

,

آلة صب بلاطة

شروط الدفع والشحن
تفاصيل التغليف: صندوق خشبي ، تصدير التعبئة القياسية ل
وقت التسليم: 20-30 استلم يوم عمل بعد دفعك
شروط الدفع: T/T أو L/C
القدرة على العرض: 50 مجموعات شهريا
مواصفات
اسم المنتج: آلة الصب المتواصل
نوع المنتج: ألواح شرائط
مجموعة سمك * نطاق العرض: 10-30mm
اكتب: أفقي
مجموعة من القطر الداخلي لفائف: Φ (500--800) ملم
ماكس. القطر الخارجي للملفات: 1600 مم
Dimension(L*W*H): متغيّر
عرض: 150-650mm
مواد أولية: النحاس والبرونز والنحاس وغيرها
تكرر: 50HZ أو 60HZ
سعة: 1 ~ 30TON / يوم
خدمة after-sales: يهندس يتوفّر أن يصون معدّ آليّ عبر البحار
منتوج وصف

آلة الصب المستمر الأفقية لشريط النحاس للبيع

وصف المنتج:

تستخدم آلة الصب المستمر الأفقية لشريط النحاس للبيع بشكل أساسي لشريط النحاس / البرونز ، صناعة أنابيب النحاس / البرونز. المواد يمكن أن تكون من النحاس النقي / البرونز ، خردة النحاس / البرونز وغيرها من مواد النحاس / البرونز.

الأجزاء الرئيسية تتكون:
1. الفرن التعريفي
2. آلة الجر
3. آلة القطع التلقائي
4. آلة تقشير (نباح آلة)
5. نظام التحكم الكهربائي
6. نظام تبريد المياه
7. معدات إزالة الغبار.

آلة الصب المستمر الأفقية لشريط النحاس للبيع

المؤشرات الفنية الاساسية:

1. صب السرعة: 1 ~ 30ton / day

2. حجم الشريط: 150mm ~ 650mm (العرض)

10MM ~ 30mm و(سمك)

3. جزء الفرن:

آلة الصب المستمر الأفقية لشريط النحاس للبيع

نموذج

ذوبان

معدل

البسيطة. قدرة ذوبان قوة الفولطية التكرار المقدر مرحلة درجة حرارة التشغيل استهلاك الطاقة (ذوبان) تبريد ضغط الماء
ذوبان تحتجز
T / ح تي كيلووات كيلووات الخامس HZ س Kw.h / T ميجا باسكال
GYT-200 0.2 0.15 60 30

380V / 50HZ،

أو كما هو مطلوب

3 1250 300 0،2-0،4
GYT-300 0.3 0.2 90 45 280
GYT-500 0.5 0.3 120 55 260
GYT-750 0.75 0.5 180 70 260
GYT-1000 1 0.55 240 70 260
GYT-1500 1.5 0.6 360 95 240
GYT 2000 2 0.7 480 120 240
GYT-3000 3 0.85 720 160 230

آلة الصب المستمر الأفقية لشريط النحاس للبيع

مخطط العملية:



1.PROCESS

المعدات الرئيسية لخط الانتاج
فرن الصهر ، فرن الصهر ، القالب ، آلة الصب ذات الاتجاه الصغري ، مزامنة آلات القص * 2 ، آلات اللف * 3 ، الوحدة الهيدروليكية ، وحدة التبريد ، وحدة التحكم الكهروميكانيكية إلخ.
* 1.1 لصب المعدن النقي أو المتطلبات الخاصة ، يمكن اعتماد فرن تركيبة من الصهر تحت سطح القناة من النوع الفرن أو فرن تركيبة لصهر من نوع القناة يمكن التحكم فيه ؛

* 1.2 لإنتاج قوالب دائرية الشكل وشكل أنبوبي وشكل خاص ، يمكن اعتماد آلة النشر المزامنة المقطوعة حسب الطول ؛

* 1.3 لإنتاج قضبان معدنية مستديرة الشكل وأنبوبية الشكل خاصة ، يمكن اعتماد منصة مخزون المواد لاستقبال وتخزينها.


  2. معلمات تقنية كبيرة من المعدات

1.1 سرعة الصب :
سرعة الجر 0-64 مم / ثانية (بدون خطوات قابلة للتعديل)
سرعة التراجع 0-64 مم / ثانية (بدون خطوات قابلة للتعديل)
الشريط سرعة الخط الأمثل 90-120mm / دقيقة
1.2 قوة المعدات :

مزيج الفرن:

صهر

تحتجز

500KW

200KW

آلة الجر 7.5KW
إجهاد القص الهيدروليكي 80T
1.3 سمك القص 20MM (حد أقصى)

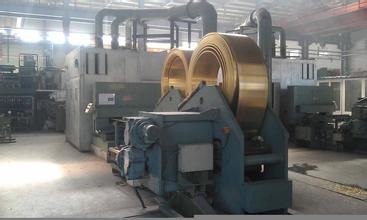

1.4 المعلمات آلة التزييت
اللف الوزن

6000Kg

داخل القطر من لفائف

Φ500-800mm

قطر الملف 1600mm
1.5 قيمة الضوضاء الجهاز أقل من 85 ديسيبل
1.6 ارتفاع خط تشغيل الجهاز + 1000MM
1.7 اتجاه محرك آلة محرك الأقراص الصحيح
1.8 القدرة P roduction
2 فروع: 750-1200 كجم / ساعة العرض: 470 مم سمك: 25 مم
قوة آلة تجميع المعدات 700Kw

3. معلمات عملية الرئيسي

1 انتاج | 750-1200Kg / ساعة
2 نطاق تنظيم درجة الحرارة ≤1300 ℃
3 دقة التحكم في درجة الحرارة من فرن العزل الحراري ± 5 ℃
4 التسامح الرأسي والأفقي

أفقي: + 0.10 مم

العمودي: ± 0.20mm

5 دفع وسحب مجموعة التعديل

الدفع: 0-64 مم / ثانية ± 0.1 مم (بدون كهرباء)

سحب: 0-64mm / ثانية ± 0.1mm (بالكهرباء)

6 منحنى المنجل 1.5MM / م
7 مجموعة ضبط السحب

السحب: 0-64 مم / ثانية ± 0.1 ملم (بدون كهرباء)

Backsteppingl: 0-64mm / s ± 0.1mm (electrodeless)

8 اسحب الحد الأقصى لسرعة الخط 120MM / دقيقة
9 اللف نطاق التعديل

داخل القطر من لفائف Φ500-Φ800mm

القطر الخارجي لفائف Φ1600mm

10 سرعة اللف القصوى

250MM / دقيقة

11 مجموعة التكيف مرنة 0،95-0،75
12 برج dgree من coiliing ≤40m
13 وحدة استهلاك الطاقة 430kWh / طن


4. قائمة أجزاء المعدات

لا. اسم المعدات والمواصفات. وحدة كمية
1 أجزاء الجهاز
1.1 ذوبان وعقد الفرن مجتمعة جلس 1
1.2 قالب جلس 2
1.3 الساحب جلس 1
1.4 القاطع الهيدروليكي جلس 1
1.5 اللف آلة جلس 2
2 نظام الهيدروليكي
2.1 الجمع بين الفرن titing محطة هيدروليكية جلس 1
2.2 محطة هيدروليكية القاطع الهيدروليكية جلس 1
2.3 محطة السحب و اللف الهيدروليكية جلس 1
3 نظام التحكم الكهربائي
3.1 تردد السلطة فرن كهربائي نظام التحكم جلس 2
3.2 نظام التحكم الآلي جلس 1
4 الوثائق الفنية مع المعدات جلس 2
4.1 مخطط تركيب المعدات ملف 1
4.2 مواصفات المعدات ملف 1
4.3 مخطط مبدأ نظام التحكم الكهربائي ملف 1
4.4 تخطيط مجلس الوزراء السيطرة ملف 1
4.5 مواصفات المنتج للمعدات الكهربائية الرئيسية ملف 1
4.6 مخطط النظام الهيدروليكي ملف 1
4.7 برنامج PLC ملف 1

5. بعد البيع


1. سيكون للهيئة الرئيسية للمعدات ضمان مجاني لمدة عام ، ويجب مناقشة المكونات الخاصة بشكل منفصل ؛
2. خلال فترة الإنتاج التجريبية (خلال 3 أشهر بعد انتهاء تشغيل المعدات) ، سترسل شركتنا فنيًا محترفًا لخدمة المتابعة ؛
في غضون فترة الضمان ، إذا حدث خطأ بسبب مشكلة في الجودة ، فستقوم شركتنا بإرسال أفراد إلى الموقع لحل المشكلة في غضون 72 ساعة بعد تلقي الإشعار ؛
بعد انتهاء فترة الضمان الخاصة بالمعدات ، ستقدم شركتنا حلولًا فعالة في غضون 24 ساعة بعد تلقي الإشعار ، وسوف ترسل أفرادًا للقيام بأعمال الصيانة إذا فشل المستخدم في حل المشكلة ، مع فرض نفقات التكلفة فقط.
للإصلاح السنوي للمعدات ، سترسل شركتنا فنيًا محترفًا للانضمام إلى المستخدمين في صياغة خطة التحول مجانًا ؛
خلال فترة الضمان ، يمكن لشركتنا إرسال فني محترف إلى الموقع للتحقق من حالة تشغيل المعدات وتوفير الخدمة الميدانية.
بعد انتهاء فترة الضمان للمعدات ، يمكن إجراء زيارة عودة واحدة بناءً على دعوة مرة واحدة كل نصف عام.
3. إذا كانت شركتنا لديها نقاط ابتكار وتحسين أو اقتراحات بناءة للمعدات المماثلة ، فسنبلغ المستخدم في الوقت المناسب.
