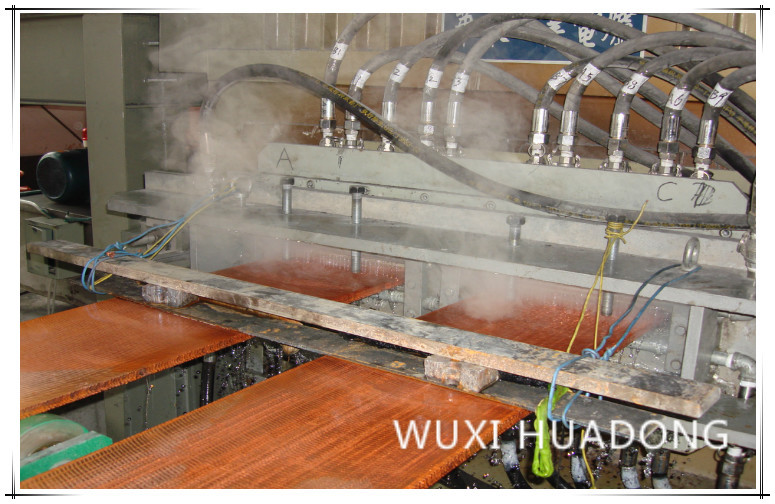

أوكسجين خالية من النحاس الصب بلاطة المستمر آلة 430 كيلو واط ساعة / طن استهلاك الطاقة
ⅰ.SPECIFICATIONS
1. أنواع مواصفات الصب
* أوكسجين خالية من النحاس
1.1 قضبان الألواح (مستطيلة الشكل)
نطاق السماكة * نطاق العرض (8--20) * (420--650) مم
مدى القطر الداخلي للملف 500 (500 - 800) ملم
ماكس. القطر الخارجي للملفات Φ1600 مم
ماكس. وزن الملف 8000 كجم
عدد خطوط الإنتاج 1 - 3 خطوط (يتم تحديدها وفقًا لشروط القسم)
ⅱ.PROCESS
MA. التقنية الكبرى بارامينت
| 1.1 | سرعة الصب : | |
| سرعة الجر | 0-64 مم / ثانية (بدون خطوات قابلة للتعديل) | |
| سرعة التراجع | 0-64 مم / ثانية (بدون خطوات قابلة للتعديل) | |
| الشريط سرعة الخط الأمثل | 90-120mm / دقيقة | |
| 1.2 | قوة المعدات : | |
مزيج الفرن: صهر تحتجز | 500KW 200KW | |
| آلة الجر | 7.5KW | |
| إجهاد القص الهيدروليكي | 80T | |
| 1.3 | سمك القص | 20MM (حد أقصى) |
| 1.4 | المعلمات آلة التزييت | |
| اللف الوزن | 6000Kg | |
| داخل القطر من لفائف | Φ500-800mm | |
| قطر الملف | 1600mm | |
| 1.5 | قيمة الضوضاء الجهاز | أقل من 85 ديسيبل |
| 1.6 | ارتفاع خط تشغيل الجهاز | + 1000MM |
| 1.7 | اتجاه محرك آلة | محرك الأقراص الصحيح |
| 1.8 | القدرة P roduction | |
| 2 فروع: 750-1200 كجم / ساعة | العرض: 470 مم سمك: 25 مم | |
| قوة آلة تجميع المعدات | 700Kw | |
Ⅳ. البارامترات العملية الرئيسية
| 1 | انتاج | | 750-1200Kg / ساعة |
| 2 | نطاق تنظيم درجة الحرارة | ≤1300 ℃ |
| 3 | دقة التحكم في درجة الحرارة من فرن العزل الحراري | ± 5 ℃ |
| 4 | التسامح الرأسي والأفقي | أفقي: + 0.10 مم العمودي: ± 0.20mm |
| 5 | دفع وسحب مجموعة التعديل | الدفع: 0-64 مم / ثانية ± 0.1 مم (بدون كهرباء) سحب: 0-64mm / ثانية ± 0.1mm (بالكهرباء) |
| 6 | منحنى المنجل | 1.5MM / م |
| 7 | مجموعة ضبط السحب | السحب: 0-64 مم / ثانية ± 0.1 ملم (بدون كهرباء) Backsteppingl: 0-64mm / s ± 0.1mm (electrodeless) |
| 8 | اسحب الحد الأقصى لسرعة الخط | 120MM / دقيقة |
| 9 | اللف نطاق التعديل | داخل القطر من لفائف Φ500-Φ800mm القطر الخارجي لفائف Φ1600mm |
| 10 | سرعة اللف القصوى | 250MM / دقيقة |
| 11 | مجموعة التكيف مرنة | 0،95-0،75 |
| 12 | برج dgree من coiliing | ≤40m |
| 13 | وحدة استهلاك الطاقة | 430kWh / طن |
Ⅴ. قائمة أجزاء المعدات
| لا. | اسم المعدات والمواصفات. | وحدة | كمية |
| 1 | أجزاء الجهاز | ||
| 1.1 | ذوبان وعقد الفرن مجتمعة | جلس | 1 |
| 1.2 | قالب | جلس | 2 |
| 1.3 | الساحب | جلس | 1 |
| 1.4 | القاطع الهيدروليكي | جلس | 1 |
| 1.5 | اللف آلة | جلس | 2 |
| 2 | النظام الهيدروليكي | ||
| 2.1 | الجمع بين الفرن titing محطة هيدروليكية | جلس | 1 |
| 2.2 | محطة هيدروليكية القاطع الهيدروليكية | جلس | 1 |
| 2.3 | محطة السحب و اللف الهيدروليكية | جلس | 1 |
| 3 | نظام التحكم الكهربائي | ||
| 3.1 | تردد السلطة فرن كهربائي نظام التحكم | جلس | 2 |
| 3.2 | نظام التحكم الآلي | جلس | 1 |
| 4 | الوثائق الفنية مع المعدات | جلس | 2 |
| 4.1 | مخطط تركيب المعدات | ملف | 1 |
| 4.2 | مواصفات المعدات | ملف | 1 |
| 4.3 | مخطط مبدأ نظام التحكم الكهربائي | ملف | 1 |
| 4.4 | تخطيط مجلس الوزراء السيطرة | ملف | 1 |
| 4.5 | مواصفات المنتج للمعدات الكهربائية الرئيسية | ملف | 1 |
| 4.6 | مخطط النظام الهيدروليكي | ملف | 1 |
| 4.7 | برنامج PLC | ملف | 1 |
