النحاس رود 8MM الأفقي كوبر آلة الصب المستمر 50HZ 3 مراحل
Ⅰ. مواصفات:
1. أنواع مواصفات الصب
* النحاس كوبر البرونزية
1.1 قضبان الأسلاك رود (شكل دائري)
* أ. نطاق القطر Φ (18--300) مم
* ب. عدد خطوط الإنتاج
* 1-- 12 خطوط (وفقا لشروط القسم)
Ⅲ. المعايير الفنية الرئيسية:
1. التردد محفور بيمد إد فرن (سبائك النحاس 63 ٪ النحاس + 37 ٪ الزنك)
(سبائك النحاس 58 ٪ النحاس + 42 ٪ الزنك)
| 1.1 | مجموع الطاقة المقدرة: | ||
| قسم الانصهار | 120KW | ||
| قسم القابضة | 80KW | ||
| مجموع الطاقة | 200KW | ||
| السعة الإنتاجية | 5T / يوم | ||
| 1.2 | معلمات قسم الانصهار: | ||
| الفولطية | 380V | ||
| رقم المرحلة | 3Phases | ||
| تكرر | 50HZ | ||
| أقصى معدل انصهار | 300KGS / H | ||
| الفولطية | 380V | ||
| تكرر | 50HZ | ||
| أقصى معدل انصهار | 300KGS / H | ||
| درجة حرارة التدفئة | 0 ~ 1250 ℃ | ||
| عقد درجة الحرارة | 1000-1250 ℃ | ||
| مستوى تنظيم الجهد | 90،120،150،180،210،240،300،340V | ||
| وضع التبريد | تبريد المياه | ||
| درجة حرارة ماء التبريد | ≤40 ℃ | ||
| كمية مياه التبريد | 10 ~ 20T / H | ||
| ضغط مياه التبريد | 0.2 ~ 0.4MPa | ||
| 1.3 | معلمات قسم الحجز: | ||
| الفولطية | 440V | ||
| رقم المرحلة | 3 مراحل | ||
| تكرر | 50HZ | ||
| درجة حرارة التدفئة | 0 ~ 1250 ℃ | ||
| عقد درجة الحرارة | 1000 ~ 1250 ℃ | ||
| مستوى تنظيم الجهد | 90،120،150،180،210،240،300،340V | ||
| وضع التبريد | تبريد المياه | ||
| درجة حرارة ماء التبريد | ≤40 ℃ | ||
| كمية مياه التبريد | 10 ~ 20T / H | ||
| ضغط مياه التبريد | 0.2 ~ 0.4MPa | ||

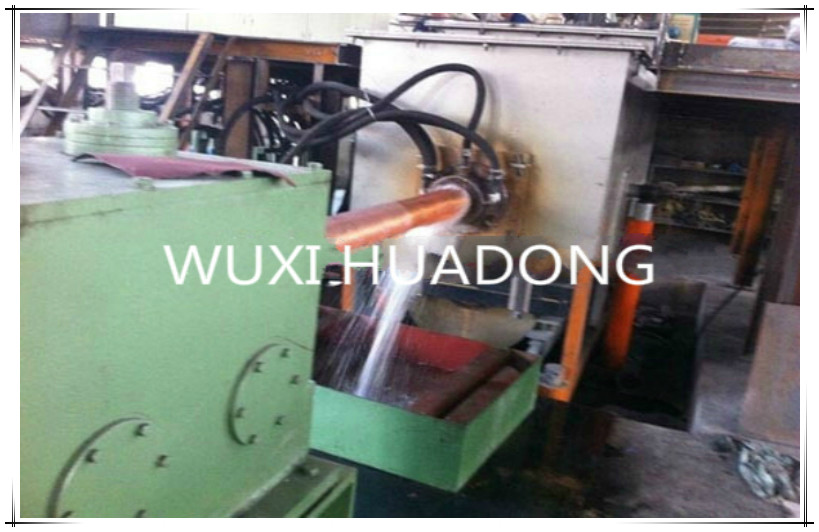

2. آلة الصب المستمر الأفقية Ф8-Ф60mm
| 2.1 | قوة المحرك | 5kw (سيمنز أو شنايدر) |
| 2.2 | سرعة الصب | 0 ~ 2000MM / دقيقة |
| 2.3 | برنامج الصب | سحب --- --- وقف سحب سحب --- --- وقف تراجع --- توقف يمكن تغيير البرنامجين وتحويلهما اختياريًا ويمكن تعديل معلمات العملية عبر الإنترنت. |
| 2.4 | صب مواصفات البليت | Φ8-Φ60mm |
| 2.5 | صب ستراند | Two8 خيوط في قالب واحد العفن - 4sets |
4s60 4sets / حبلا واحد في قالب واحد العفن - 4sets | ||

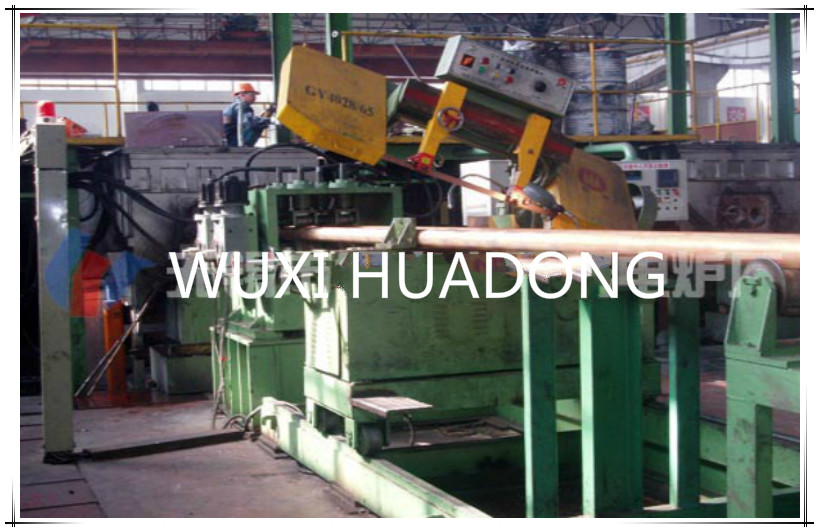

3. متزامن التلقائي تتبع آلة النشر
| 3.1 | قوة المحرك | 3.0KW |
| 3.2 | حجم حزام النشر | 1.1 × 34 × 4115 |
| 3.3 | سرعة النشر | 27/46/68 |
| 3.4 | مواصفات القطع | ≤Ф380 |
| 3.5 | وضع لقط | هيدروليكي |

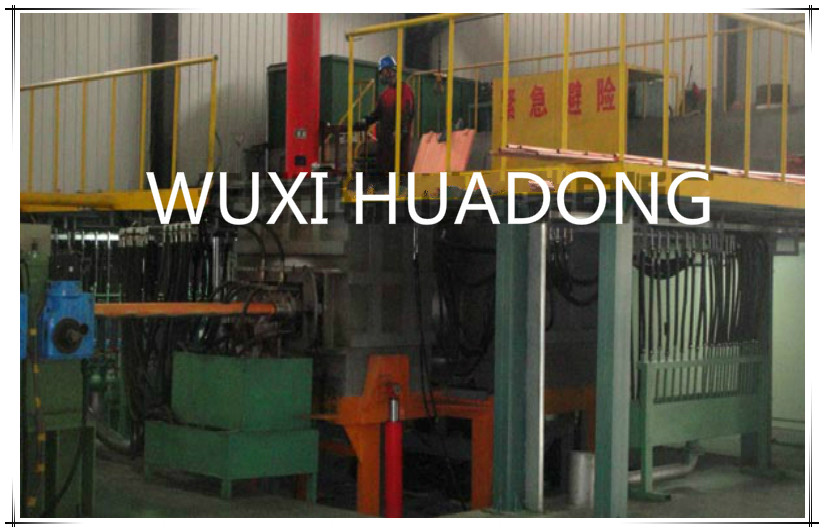

Ⅳ . قائمة مكونات المعدات لخط إنتاج الصب المستمر الأفقي لقضيب الأسلاك
| لا. | اسم المعدات والمواصفات. | وحدة | كمية | ملاحظات |
| 1 | ||||
| 2 | فرن الصهر | جلس | 1 | بما في ذلك ذوبان الأخدود ، لفائف ، سترة waer والحديد الأساسية. |
| 3 | شلال | جلس | 2 | واحد قيد الاستخدام واحد الاستعداد |
| 4 | عقد الفرن | جلس | 1 | بما في ذلك أخدود ذوبان ، لفائف ، سترة ماء ، لب الحديد ، جهاز قياس درجة الحرارة الرأسية (مصنوع خصيصًا) ، مزدوج حراري (يحتوي على البلاتين والروديوم) وأنبوب حماية. |
| 5 | مغرفة تخزين الصلب المنصهر وشلال | جلس | 1 | لنقل المواد في القالب بعد تلبد في عقد الفرن. |
| 6 | نظام القالب (-20030-200) | جلس | 2 | بما في ذلك الجرافيت العفن |
| 7 | السحب (5KW) | جلس | 1 | |
| 8 | متزامنة تتبع التلقائي آلة النشر | جلس | 1 | |
| 9 | منصة الأسهم المادية | جلس | 1 | محرك سلسلة ، طول 5M |
| 10 | خزان رأس | جلس | 1 | |
| 11 | الجر الناقل الأسطوانة | جلس | 1 | |
| 12 | موزع مياه التبريد | جلس | 1 | بما في ذلك مياه التبريد للمحول ، مفاعل ، ملف الفرن الكهربائي ، سترة المياه ، كابل تبريد المياه ، والعفن (التبريد الأولي والثانوي). |
| 13 | النظام الهيدروليكي | جلس | 2 | بما في ذلك محطة هيدروليكية واسطوانة |
| 14 | نظام تشغيل التحكم الكهربائي من الفرن الكهربائي | جلس | 1 | بما في ذلك خزانة التحكم لأفران الصهر وأفران الصهر (يتم اختيار Siemens للعناصر الكهربائية الرئيسية). |
| 15 | نظام التشغيل عملية التحكم | جلس | 1 | للتحكم في محرك سيرفو وعملية التشغيل ، وآلة نشر متزامنة للتتبع التلقائي ، والتحكم في منصة مخزون المواد. |
Ⅴ . تاريخ التسليم:
يتم التوصيل في غضون 75 يومًا بعد سريان العقد.
Ⅵ. خدمة ما بعد البيع
1. سيكون للهيئة الرئيسية للمعدات ضمان مجاني لمدة عام ، ويجب مناقشة المكونات الخاصة بشكل منفصل ؛
2. خلال فترة الإنتاج التجريبية (خلال 3 أشهر بعد انتهاء تشغيل المعدات) ، سترسل شركتنا فنيًا محترفًا لخدمة المتابعة ؛
في غضون فترة الضمان ، إذا حدث خطأ بسبب مشكلة في الجودة ، فستقوم شركتنا بإرسال أفراد إلى الموقع لحل المشكلة في غضون 72 ساعة بعد تلقي الإشعار ؛
بعد انتهاء فترة الضمان الخاصة بالمعدات ، ستقدم شركتنا حلولًا فعالة في غضون 24 ساعة بعد تلقي الإشعار ، وسوف ترسل أفرادًا للقيام بأعمال الصيانة إذا فشل المستخدم في حل المشكلة ، مع فرض نفقات التكلفة فقط.
للإصلاح السنوي للمعدات ، سترسل شركتنا فنيًا محترفًا للانضمام إلى المستخدمين في صياغة خطة التحول مجانًا ؛
خلال فترة الضمان ، يمكن لشركتنا إرسال فني محترف إلى الموقع للتحقق من حالة تشغيل المعدات وتوفير الخدمة الميدانية.
بعد انتهاء فترة الضمان للمعدات ، يمكن إجراء زيارة عودة واحدة بناءً على الدعوة مرة كل نصف عام.
3. إذا كانت شركتنا لديها نقاط ابتكار وتحسين أو اقتراحات بناءة للمعدات المماثلة ، فسنبلغ المستخدم في الوقت المناسب.
