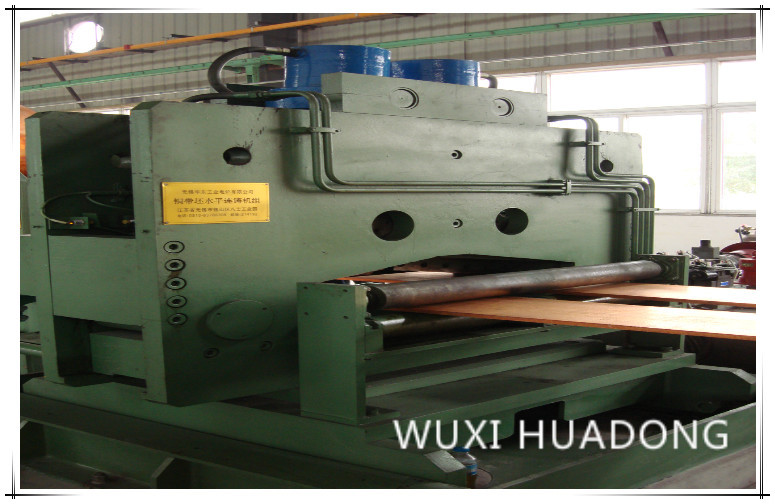

سبائك النحاس لوحة قطاع صب آلة بلاطة المستمر ستراند اثنين
ⅰ.SPECIFICATIONS
1. أنواع مواصفات الصب
* إنتاج متنوعة: سبائك النحاس قاعدة (cupronickel) لفائف البليت
2. مواصفات المنتج النهائي لفائف
2.1 عدد من القضبان: 2 شرائط
2.2 بيليه العرض: 380 مم -500 مم
2.3 سمك البليت: 16-20 مم
2.4 القطر الداخلي للفائف: Φ 600- 800mm على الأقل
2.5 القطر الخارجي للملف: أقصى Φ1800mm
2.6 الحد الأقصى لوزن الملف: الحد الأقصى: 6000 كجم
3. ضمان قيمة الفرق سمك البليت
3.1 اختلاف سماكة المستعرض من البليت: 5 0.75 مم — 0.3 (بعد تعديل القالب)
3.2 فرق سمك طولية من البليت: <0.3 مم (بعد تعديل القالب)
3.3 متوسط استهلاك الطاقة للصهر بواسطة فرن الصهر: 250-380kwh / t
3.4 متوسط استهلاك الطاقة للحفاظ على درجة الحرارة عن طريق عقد الفرن: 50-80kwh / طن
3.5 أقصى قوة دفع وسحب: 50KN
3.6 دفع وسرعة مجموعة السرعة: 1.5-70mm / ثانية
3.7 متوسط الحد الأقصى لسرعة الصب: 300MM / دقيقة
3.8 أقصى قوة قص للقص الهيدروليكي: 600KN
3.9 سرعة اللف للملف: 750 مم / دقيقة
Ⅱ . نحاس المستمر أجزاء آلة صب قائمة العمليات
لا. | اسم الجهاز | وحدة | الكمية |
1 | فرن صهر الحث بتردد الخط (بما في ذلك أخدود الصهر ومواد بناء البطانة) | جلس | 1 |
2 | الحديد الأساسية ، سترة المياه ولفائف فرن الصهر | جلس | 1 |
3 | Tundish | جلس | 1 |
4 | فرن الحث بتردد الخط (بما في ذلك أخدود الصهر ومواد بناء البطانة) | جلس | 1 |
5 | الحديد الأساسية ، سترة المياه ولفائف عقد الفرن | جلس | 1 |
6 | قالب لبناء بطانة | جلس | 1 |
7 | عاء التبلور | جلس | 2 |
8 | العفن الجرافيت | جلس | 1 |
9 | ختم القالب الصلب من التبلور | جلس | 1 |
10 | شريط دمية (مصنوع من الفولاذ المقاوم للصدأ) | جلس | 1 |
11 | لوحة وهمية | جلس | 1 |
12 | جهاز توزيع مياه التبريد لمبلور | جلس | 1 |
13 | جهاز تبريد ثانوي | جلس | 1 |
14 | آلة السحب | جلس | 1 |
15 | آلة قص هيدروليكية للمتابعة | جلس | 1 |
16 | اللف coreless | جلس | 2 |
17 | كابل تبريد بالماء لصهر الفرن | جلس | 1 |
18 | النظام الهيدروليكي | مجموعة كاملة | 1 |
19 | نظام التحكم الكهربائي | مجموعة كاملة | 1 |
20 | تنظيم المحولات (بدون تحميل ، صعدت) لفرن الصهر | جلس | 1 |
21 | تنظيم المحولات (بدون تحميل ، صعدت) لعقد الفرن | جلس | 1 |
22 | جهاز حماية الغاز | جلس | 1 |
23 | ميزان الحرارة درجة الحرارة السطحية | جلس | 1 |
24 | أدوات خاصة لوحدة الآلة |
MA .المعلمات الفنية الكبرى للمعدات
1 | فرن الصهر: | |
1.1 | إجمالي سعة الفرن | 5.0T |
1.2 | القدرة الفعالة للفرن | 2.5T |
1.3 | الجهد الفرن | 380V |
1.4 | قوة الفرن | 600KW |
1.5 | معدل الانصهار | 2T / ساعة |
1.6 | عامل الطاقة بعد التعويض: | ،95-1،0 |
1.7 | عدد مراحل ووضع اتصال من مغو: | مرحلة واحدة سلسلة اتصال |
1.8 | القدرة المقدرة للمحول: | المحولات الأوتوماتيكية المبردة بالماء 900KVA (خط وارد 380V ، ثلاث مراحل ، |
1.9 | وضع التبريد لفائف: | مياه التبريد |
1.10 | استهلاك مياه التبريد: | 5 م 3 / س |
1.11 | أقصى درجة حرارة الفرن: | 1500 ℃ |
2 | عقد قسم الفرن | |
2.1 | القدرة الفعالة للفرن: | 4.0T |
2.2 | قدرة صب فعالة: | أقل من 85 ديسيبل |
2.3 | الفولطية: | 380V |
2.4 | القوة المصنفة : | 250KW |
2.5 | القدرة المقدرة للمحول: | 400KVA المحولات الأوتوماتيكية المبردة بالماء (380V خط وارد ، ثلاث مراحل ، لا تحميل صعدت تنظيم الجهد). |
2.6 | عامل الطاقة بعد التعويض: | ،95-1،0 |
2.7 | دقة التحكم في درجة الحرارة: | ± 8 ℃ |
2.8 | أقصى درجة حرارة الفرن: | 1300 ℃ |
2.9 | وضع التبريد لفائف: | مياه التبريد |
3 | قالب | |
3.1 | عرض | 380 - 500 ملم |
3.2 | سماكة | 16-20mm. |
3.3 | مواد | 1Cr18Ni9Ti الفولاذ المقاوم للصدأ ، تصطف مع شجيرة النحاس (مصنوعة من النحاس T2) |
4 | جهاز تبريد ثانوي | |
4.1 | استهلاك الماء: | 3 م / / س |
4.2 | ضغط المياه: | 0.2-0.3Mpa |
5 | آلة السحب | |
5.1 | أقصى قوة دفع وسحب: | 50KN |
5.2 | سرعة: | سرعة: |
5.3 | الحد الأدنى من نطاق السكتة الدماغية: | 0.1MM |
5.4 | أقصر وقت الانتظار | 0.01S |
5.5 | محرك سيرفو AC: | محرك سيمنز (11 كيلو وات) |
5.6 | سرعة الدوران المقدرة للمحرك: | 3000R / دقيقة |
5.7 | عزم الدوران الثابت: | △ Tw = 60K Mo (في 60) 70N-M |
6 | آلة قص القص الهيدروليكية العلوية المزدوجة: | |
6.1 | قوة القص: | 600KN |
6.2 | سمك القص: | 20MM |
6.3 | عرض القص: | 500MM |
6.4 | سرعة القص: | 0- 5 مم / ثانية |
6.5 | السكتة الدماغية القص: | 80MM |
6.6 | أقصى متابعة السكتة الدماغية من آلة القص: | 200MM |
7 | وحدة آلة اللف | |
7.1 | قوة: | 5.5KW |
7.2 | سرعة الدوران: | 1420r / دقيقة |
7.3 | السكتة الدماغية النزوح السكتة الدماغية: | 800MM |
8 | محطة هيدروليكية | |
8.1 | قوة المحرك للمحطة الهيدروليكية لفرن الصهر وعقد الفرن: | 2 × 7.5KW |
8.2 | قوة المحرك من محطة هيدروليكية لآلة السحب: | 2 × 7.5KW |
8.3 | قوة المحرك مضخة هيدروليكية لآلة القص العلوي: | 2 × 11KW |
8.4 | قوة المحرك مضخة هيدروليكية للملف: | 2 × 7.5KW |
Ⅵ. خدمة ما بعد البيع
1. سيكون للهيئة الرئيسية للمعدات ضمان مجاني لمدة عام ، ويجب على المكونات الخاصة
