عملية التنقيط الأكسجين خالية من النحاس قضيب سنويا 2000MT D17-30mm تصاعد مستمر خط إنتاج الصب
معلمة التكنولوجيا الرئيسية لآلة صب قضيب النحاس
السنوية 2000MT D17mm-30mm |
الموديل: HDSYUCM-2000 |
القدرة السنوية: 2000mt |
هيكل الفرن: 300 نوع من الفرن ثنائي الهيكل (1. فرن الصهر 2. فرن الفرن) |
خيوط الصب: 4 |
صب قضيب القطر: 17mm - 30mm |
سرعة الصب: 0-1000mnVmin |
وقت العمل السنوي: 7920h |
دقة تتبع السوائل: mm 2 مم |
خذ لفائف القياسية. <p700mrrp << p15CI0mnv <800MM |
سرعة ذوبان النحاس: 260 كجم / ساعة |
استهلاك طاقة ذوبان النحاس: <350kwh / lon |
نموذج المتابعة: الضبط التلقائي |
نهج لوحة المتابعة مدفوعة: مدفوعة بقضيب النحاس ، وضبط يدوي |
المواد تغذية قطعة ميثوكهول من الكاثود النحاس كهربائيا تغذيها رافعة كهربائية |
النهج التصاعدي: مدفوعًا بمحرك مؤازر AC ، يتم تشغيل سلسلة النقل من خلال صندوق التروس المتزامن بدون فجوة |
طريقة قضيب تحامل. تحامل يدوي |
واجهة التشغيل: عرض التاريخ ، والسيو سيطر عليها شاشة تعمل باللمس |
إجمالي الطاقة: 150KW AC على ثلاث مراحل 380V |
تركيب المعدات

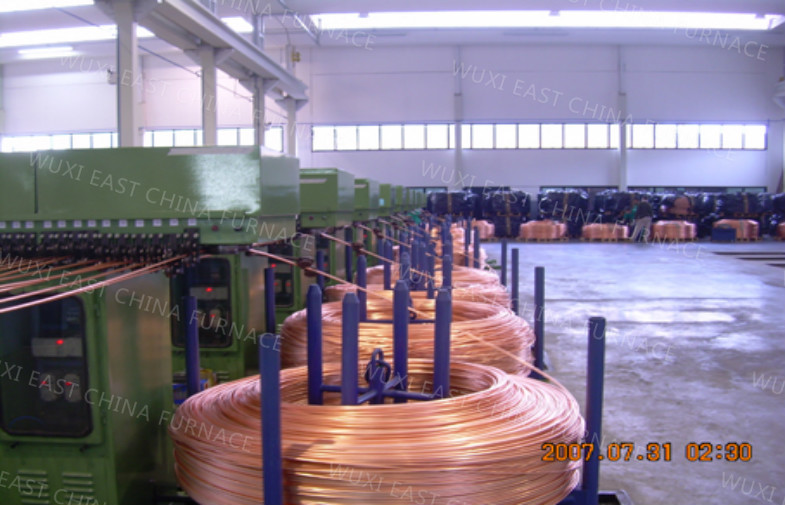

صفيحة النحاس كهربائيا (النحاس الكاثود / قصاصات النحاس 99.9 ٪) - جهاز شحن (يمكن أن تتطابق) - نظام الفرن (فرن الصهر - مستودع الانتقال - فرن القابضة) - صب بلورة آلة الصب المستمر ) - السحب - جهاز السرعة - اللف التلقائي آلة - للبيع أو المعالجة العميقة
مخطط
صفيحة النحاس كهربائيا (99.9 ٪ من قصاصات النحاس) في أفران الصهر من خلال جهاز الشحن (وفقا لاحتياجات المستخدم) ، (إذا كانت المواد الخام ليست 1 # النحاس الأحمر ، يمكن لشركتنا تصميم وتثبيت الفرن العاكس قبل ذوبان أفران لإزالة الشوائب النحاس). اللوحة النحاسية من خلال محث من النوع W إلى سائل ، ثم تتدفق بسلاسة من مخزن الانتقال إلى فرن الحيازة ، وبعد ذلك في عملية الاختزال الثابت من خلال السطح المغطى بالفحم ، يتم تبلورها أخيرًا بسرعة إلى قضيب النحاس المصبوب بواسطة تبلور مصنع المنقب من خلال عملية قضيب النحاس التصاعدي في نفس الوقت ، يتم صب قضبان النحاس المصبوب للأعلى بشكل متقطع من خلال بكرة الجر اثنين. قضبان النحاس المصبوب من خلال آلة السحب ، وإطار العجلة ، أداة ضبط السرعة ، ثم إلى ماكينة دينغ الفوز الأوتوماتيكية لتصفية قضيب النحاس.
لا | اسم | مستودع | ملاحظات |
1 | ذوبان وعقد d ouble فرن مزيج ملتصق | 1 مجموعة | |
ذوبان لفائف الفرن | 1 مجموعة | ||
ذوبان سترة المياه الفرن | 1 مجموعة | ||
فرن الصهر الصلب الأساسية | 1 مجموعة | ||
قناة ذوبان فرن الصهر | 1 مجموعة | ||
عقد لفائف الفرن | 1 مجموعة | ||
عقد سترة المياه الفرن | 1 مجموعة | ||
عقد الصلب الأساسية الفرن | 1 مجموعة | ||
عقد قناة ذوبان الفرن | 1 مجموعة | ||
2 | الطوب الملتصق بالفرن المصنوع من الطوب | 1 مجموعة | |
صدمت المواد | 1 مجموعة | ||
خامات الياف السيراميك (thickness20mm) | 1 مجموعة | ||
قياس درجة الحرارة الحرارية | 1 مجموعة | ||
الحالات الحرارية | 1 مجموعة | ||
جهاز تتبع مستوى السائل النحاس | 1 مجموعة | ||
فرن الصهر ومجلس الوزراء فرن التحكم الكهربائي | 1 مجموعة | ||
3 | 10 فروع آلة سيرفو التحكم الصب | 1 مجموعة | |
المؤسسات الموجهة نحو الخط | 1 مجموعة | ||
نظام التحكم الكهربائي PLC ، محرك سيرفو | 1 مجموعة | قوة المحرك المؤازرة: 4.4KW Yaskawa ، اليابان PLC: ميتسوبيشي ، اليابان | |
رفع منصة | 1 مجموعة | ||
منصة التشغيل upcasting | 1 مجموعة | ||
عدادات العملية المؤازرة | 1 مجموعة | ||
4 | حد الإطار upcasting | 1 مجموعة | |
5 | نظام توزيع مياه التبريد والعفن | 1 مجموعة | |
تشمل: عرض درجة الحرارة ، جدول درجة حرارة الماء ، مقياس الضغط الهيدروليكي ، إلخ | |||
تجاوز الأنابيب ، والصمامات ، | 1 مجموعة | ||
6 | تحويل التردد أقطاب مزدوجة آلة اللف | 5SETS | التلقائي ، تحويل التردد |
بما في ذلك: حالة اللف ، عربة اللف ، الرف ، جهاز التحكم ، محرك تحويل التردد ، المخفض ، إلخ | |||
7 | استمرار العفن upcasting | 10set | |
تضيء شريط دمية والرأس | |||
يموت العفن الجرافيت | 30PCS | ||
حالات الجرافيت ومعطف | 30PCS | ||
موصل سريع | 15PCS | ||
خرطوم مياه | 5coils | ||
8 | مواد التثبيت | 1 مجموعة | |
الأسلاك والكابلات وخطوط الإشارة |
