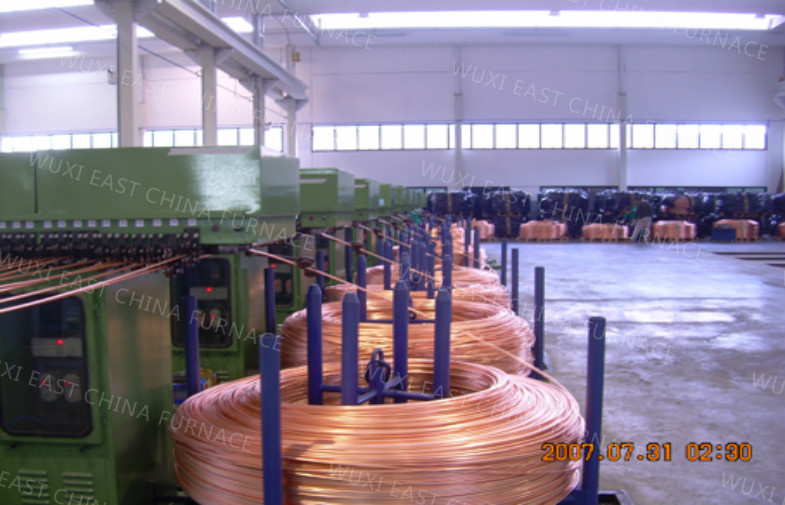

عملية التنقيط الأكسجين خالية من النحاس قضيب Φ8mm 6 فروع خط إنتاج الصب المستمر
تركيب المعدات
تركيب المعدات
فرن الصهر (نوع الشد الهيدروليكي) ، فرن الحياكة ، آلة التنقية ، إطار العجلة ، ، آلة اللف المزدوج القطب لتحويل التردد ، نظام تبريد الماء ، نظام قياس درجة الحرارة ، نظام التحكم الكهربائي
المعلمات التقنية الرئيسية للمعدات

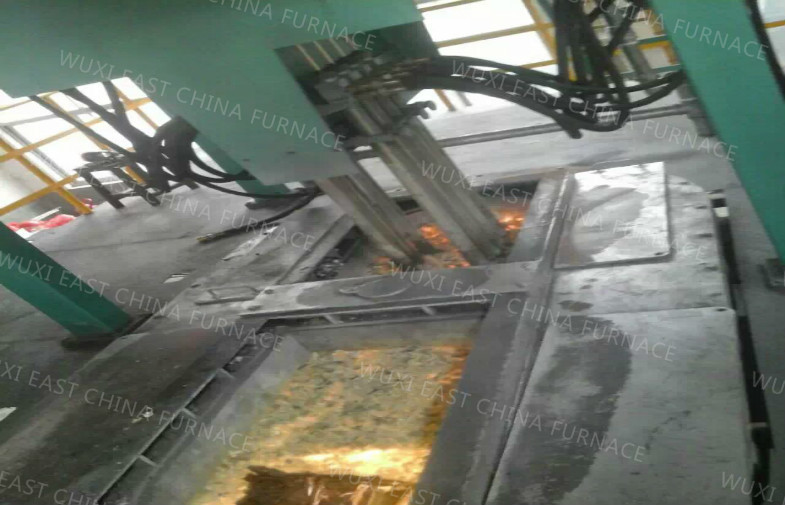

فرن الحث التردد الأساسي
(1) | تنوع الإنتاج | T2 قضبان النحاس (المواد الخام النحاس كهربائيا ، سلك مشرق) |
| (2) | نوع الفرن: | فرن مزدوج ملتصق |
| (3) | هيكل الفرن قوة الفرن ذوبان الهيدروليكي | |
| (4) | ذوبان قوة الفرن | 80KW |
| (5) | عقد قوة الفرن | 80KW |
| (6) | التحكم في درجة الحرارة | ذكي |
| (7) | الجهد الفرن | 380V ± 10 |
| (8) | قدرة المحولات | 210KVA |
| (9) | تردد الفرن | 50HZ |
| (10) | وضع التحكم المحولات | مراقبة المقاولين |
| (11) | مستوى المحولات | Level9 |
| (12) | معدل الانصهار | 300KG / H |
| (13) | قدرة فرن الصهر | 2500kg |
| (14) | انتقال الفضاء | 500KG |
| (15) | عقد قدرة الفرن | 2500kg |
| (16) | تبريد ضغط الماء | 0.2 ~ 0.3MPa |
| (17) | امتصاص الماء البارد | 8 م 3 / ساعة |
| (18) | ماء حادث | 5 م 3 / ساعة |
| (19) | درجة حرارة المياه مدخل | ≤35 ℃ |
| (20) | درجة حرارة الماء المخرج | ≥50 ~ 55 ℃ |
عجلة مستمرة
| (1) | صب عدد قضيب | 6strands |
| (2) | مواصفات قضيب الصب | Φ8 |
| (3) | طريقة القيادة ، التحكم PLC | محرك سيرفو AC |
| (4) | سرعة الصب | 0 ~ 3000MM / دقيقة، ستبليس قابل للتعديل |
| (5) | صب الملعب | 3.0 ~ 5.0mm اللون / الملعب |
| (6) | حساسية المستوى | <30 |
| (7) | رفع السرعة | 50MM / دقيقة |
| (8) | قوة محرك سيرفو | 4.4KW |
| (9) | دقة تتبع مستوى السائل | ± 2mm في |
تحويل التردد المزدوج القطب اللف آلة
| (1) | اللف العث | التلقائي ، تحويل التردد |
| سرعة اللف | 300 ~ 2500mm / دقيقة | |
ضبط الطريق | مقياس فرق الجهد | |
| (2) | اللف الوزن | حوالي 2 ～ 3T |
تكوين المعدات الرئيسية ونطاق التوريد
| اسم الجهاز | كمية | تعليق | ||
| 1 | فرن الحث بتردد القدرة مع النواة (80 كيلو وات | فرن الجسم اثنين | 1 مجموعة | هيئة الفرن ، فرن الجسم bracke |
| المستشعر | 1 مجموعة | الحديد الأساسية ، لفائف ، سترة المياه ، القناة 1 | ||
| غطاء الفرن | 1 مجموعة | |||
| مواد بناء الفرن | 1 مجموعة | رمل الكوارتز ، المواد العازلة ، الطوب الحراري | ||
| 2 | فرن التحكم الكهربائي | فرن التحكم الكهربائي | 1 مجموعة | خزانة كهربائية واحدة ، خزانة تحكم واحدة |
| كشف درجة حرارة الفرن | 1 مجموعة | عرض مجلس الوزراء مع درجة الحرارة | ||
| 3 | نظام قياس درجة الحرارة | جهاز تحويل مدخل المياه | 1 مجموعة | صمام ، مقياس الضغط ، الخ |
| درجة حرارة العفن الكشف عن التجمع | 1 مجموعة | |||
| مجموع درجة حرارة الماء | 1 مجموعة | |||
| 4 | آلة الصب المستمر | أعلى الرصاص المستمر آلة صب الإطار | 1 مجموعة | |
| AC محرك سيرفو ومخفض السرعة | 1 مجموعة | |||
| عجلة دليل | 2 مجموعة | |||
| نظام محرك السحب | 1 مجموعة | |||
| جهاز شنقا العفن | 1 مجموعة | |||
| مياه التبريد تعميم جهاز للعفن | 1 مجموعة | |||
| 5 | خزانة التحكم الكهربائية | قيادة | 1 مجموعة | |
| واجهة الانسان والآلة | 1 مجموعة | |||
| تحكم PLC | 1 مجموعة | |||
| نظام الرفع | 1 مجموعة | |||
| نظام تتبع مستوى السائل | 1 مجموعة | |||
| 6 | التجمع العفن | قضبان النحاس العفن | 2 مجموعة | |
| موصل سريع | 4 مجموعة | |||
| كم حماية | 10 مجموعة | عشرة تحتوي على الجرافيت العفن | ||
| 7 | شريط مزدوج آلة اللف | عربة قطار | 1 مجموعة | |
| تلقي علبة | 2 مجموعة | |||
تاريخ التسليم
يتم التوصيل في غضون 75 يومًا بعد سريان العقد.
