قطع لطول 12M الساخن المتداول آلة مع التجميعية دافق هيدروليكي التجميع
HOT ROLL MILL PROCESS EQUIPMENT
أساس التصميم
1 مواصفات المواد الخام: 100 × 100 × 2000mm
2 المنتجات النهائية المواصفات: Φ10 ~ Φ28mm شريط مشوه المدرفلة على الساخن ،
قطع إلى طول 12 م
3 خرج كل ساعة: 10t / h
نوع المتداول ومطحنة الدرفلة
1 يعتمد نمط تخطيط الدرفلة على شبه مستمر.
2 للفة دقيقة. قسم Φ10mm شريط مشوه على أساس 75 × 75mm
القضبان ، يمر التدحرج من 15.
3 اﻋﺗﺑر ﻧوع "ﻣﻧﻔذ واﺣد ﻟﻟﺧدﻣﺔ" ﻟﺗﻘﻟﯾل ﺗﻣرﯾر اﻟﻣرﺣﻟﺔ ﺗدرﯾﺟﯾًﺎ.

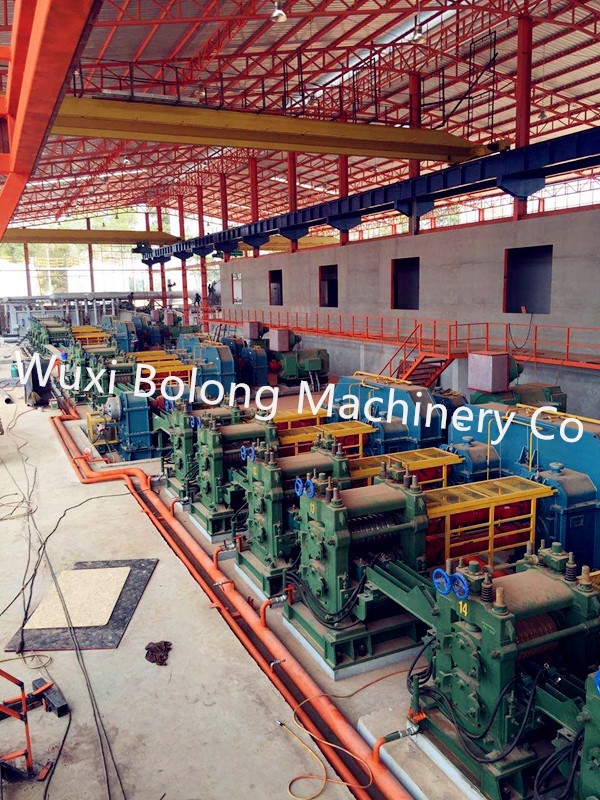

4 هناك مجموع 11 تقف من الدرفلة في خط الإنتاج بأكمله ،
بما في ذلك Φ400 × 1 مطحنة درفلة خشنة ، roll300 × 6 مطحنة اللف المتوسط
و Φ300 × 2 × 2 درفلة التشطيب.
5 محرك الدرفلة: Φ400 × 1 مطحنة درفلة خشنة هو محرك AC. Φ300 × 6
الطاحونة الوسيطة المتوسطة هي "محرك AC واحد يدفع ستة".
الانتهاء من مصنع الدرفلة هو "محرك DC واحد اثنين"
Φ300 × 2 × 2
6 أعلى سرعة دوران للمنتج النهائي هي لفة Φ10mm
شريط مشوه هو 8 م / ث.
خصائص المعدات
1. موقف الدرفلة تتبنى نوع الإجهاد المسبق. هذا النوع مرتفع
صلابة وسهلة لتغيير الأسطوانة.
2. إن محرك الدرفلة ينطبق على جهاز التخفيض و يعتمد جهاز الدوبلكس
اثنين من الدرجة الحد من علبة التروس موحدة. هذا النوع له ميزة التالية:
الوزن المنخفض ، الحجم الصغير ، مساحة العمل الاقتصادية ، التكلفة المنخفضة وغيرها.
المواد رمح والعتاد: 42CrMo مزورة ، والعتاد والعتاد المواد ZG35CrMo ،
المربع هو من الأجزاء الهيكلية.
3. دخول السرير التبريد تتبنى خالية من الجدول الدوارة الهوائية
دخول نوع ، والتي لديها ميزة المعدات الخفيفة ، بسيطة ، منخفضة
التكلفة وسهولة الصيانة مقارنة مع نوع لوحة المئزر الدخول
جهاز.
4. نهاية القص والقص الطيران متعدد الطول تعتمد
سرعة التحكم في تردد القابض الهوائي ، نوع الدوران. هذا النوع من
القص الطيران لديه ميزة انخفاض القوة الحركية ، كهربائي بسيط
السيطرة والاستثمار المنخفض مقارنة مع القص للطيران الطليق في البداية.
5. التجميع يعتمد نوع هوائي مدمج ميكانيكي
آلة أوتوماتيكية ، والمواد اللازمة لتجميع هو Φ6.5mm قضيب الأسلاك.
قائمة معدات المعالجة
| لا | اسم الجهاز | الكمية | وحدة وزن (ر) | مجموع وزن (ر) | الأداء الرئيسي |
| 1 | شريحة التجمع | 1 مجموعة | 5 | 5 | النوع: انتهازي هيدروليكي البليت تجمع قوس تخزين البليت ماكس. الكمية: 40PCS قوس تخزين البليت ماكس. الوزن: 3.5 طن دافق الباليه: اقتحام: 25KN دفع السرعة: إلى الأمام 0.05m / ثانية ، إلى الخلف 0.1 م / ث السكتة الدماغية: 1350mm |
| 2 | فرن شحن بكرة جدول | 2 مجموعة الصورة | 4.8 | 9.6 | النوع: القيادة المركزية ، تفريغ بكرة: φ240 × 650mm تباعد الأسطوانة: 890mm سرعة خطية من الأسطوانة السطح: 1M / ثانية قيادة السيارات: AC15KW |
| 3 | دافق البليت | 1 مجموعة | 3.5 | 3.5 | النوع: انتهازي هيدروليكي البليت اقتحام: 100KN السكتة الدماغية: 650mm دفع السرعة: إلى الأمام 0.05m / ثانية ، إلى الخلف 0.1 م / ث اسطوانة هيدروليكية: φ150 / φ105mm ضغط النظام: 10MPa ضغط الزيت العامل: 6.3MPa |
| 4 | متعادل | 1 مجموعة | 0.5 | 0.5 | النوع: عازلة الربيع |
| 5 | تغذية قوس | 1 مجموعة | 1 | 1 | النوع: الجزء الهيكلي |
| 6 | آلة البليت خارج | 1 مجموعة | 5 | 5 | النوع: سيارة تتحرك سلسلة أفقية التوجه: 0.2KN دفع السرعة: 0.875m / s السكتة الدماغية: 4000mm قيادة السيارات: AC7.5KW |
| 7 | فرن خارج الأسطوانة الطاولة | 2 مجموعة الصورة | 4 | 8 | اكتب: القيادة المركزية ، عكسها بكرة: φ240 × 600mm تباعد الأسطوانة: 1000mm سرعة خطية من الأسطوانة السطح: 2M / S قيادة السيارات: AC7.5KW |
| 8 | طاولة العمل الدوارة قبل الجهاز | 1 مجموعة | 8 | 8 | اكتب: القيادة المركزية ، عكسها الأسطوانة: φ240 × 900mm تباعد الأسطوانة: 1000mm سرعة خطية من الأسطوانة السطح: 2.6m و/ ثانية قيادة السيارات: AC15KW |
| 9 | Φ400 المتداول الخام مطحنة | 1 يفهم | 60 | 60 | نوع القفص: ثلاثة أسطوانات من نوع ما قبل الإجهاد بكرة: φ400-φ350 × 800mm افتتاح ماكس الأسطوانة: 50MM ماكس. قوة المتداول: 1000KN ماكس. عزم الدوران المتداول: 30 × 2KN.m دولاب الموازنة: φ1800mm المحرك الرئيسي: AC800Kw |
| 10 | الأسطوانة المزدوجة الطبقة الطاولة | 1 مجموعة | 10 | 10 | |
| 11 | الأسطوانة المتوسطة الطاولة | 1 مجموعة | 5 | 5 | النوع: القيادة المركزية ، تفريغ الأسطوانة: ×200 × 700mm تباعد الأسطوانة: 1000mm سرعة خطية من الأسطوانة السطح: 2.6m و/ ثانية قيادة السيارات: AC7.5KW |
| 12 | 1 # زراعة نهاية قص الطيران | 1 مجموعة | 8 | 8 | نوع: مخلب هوائي ، سرعة التحكم في التردد ، الدوارة اكتب قطع ماكس. القسم: 1500 ملم مربع قطع درجة الحرارة ≥850 ℃ قيادة السيارات: YTSZ30KW |
| 13 | Φ300 × 6 متوسط المتداول المستمر مجموعة الطاحونة | 1 يفهم | 80 | 90 | نوع الوقوف: two-roll pre-stress الأسطوانة: φ330-φ280 × 600mm الاسطوانة ماكس. الافتتاح: 30mm ماكس. قوة المتداول: 600KN ماكس. عزم الدوران المتداول: 15 × 2KN.m المحرك الرئيسي: AC630Kw |
| 14 | مكرر | 4 مجموعات | 1.5 | 6 | النوع: الجزء الهيكلي |
| 15 | Φ300 × 2 التشطيب المتداول المستمر مطحنة | 2 مجموعة الصورة | 20 | 40 | نوع الحامل: نوع مسبق الإجهاد الأسطوانة: φ330-φ280 × 600mm الاسطوانة ماكس. الافتتاح: 20MM ماكس. قوة الدرفلة: 250KN ماكس. عزم الدوران المتداول: 4.5 × 2KN.m المحرك الرئيسي: DC450Kw |
| 16 | 2 # end-cropping قص الطيران | 1 مجموعة | 8 | 8 | نوع: مخلب هوائي ، سرعة التحكم في التردد ، نوع الدوران قطع ماكس. القسم: 250 ملم مربع قطع درجة الحرارة ≥850 ℃ قيادة السيارات: YTSZ30KW |
| 17 | حلقة عمودية | 1 مجموعة | النوع: حلقة هوائية صعودا وهبوطا ارتفاع بدء الحلق: 320mm | ||
| 18 | حرارة متبقية العلاج بعد آلة المتداول | 1 مجموعة | 2.5 | 2.5 | |
| 19 | ماكنة لكبس المعادن | نوع: لقط هوائي ، سرعة التحكم في التردد بكرة: φ240 × 60mm السرعة الخطية لسطح الأسطوانة: 4.5 ~ 9m / s | |||
| 20 | مقص طائر متعدد الطول | 1 مجموعة | 8 | 8 | نوع: مخلب هوائي ، سرعة التحكم في التردد ، نوع الدوران قطع ماكس. القسم: 150 مم درجة الحرارة القطع: ≥600 ℃ قيادة السيارات: YTSZ 37Kw |
| 21 | لفة نهاية لقط | 2 مجموعات | 2.5 | 5 | نوع: لقط هوائي ، سرعة التحكم في التردد بكرة: φ240 × 60mm سرعة خطية من سطح الأسطوانة: 4.5 ~ 8M / ثانية قيادة السيارات: YTSZ11KW |
| 22 | سرير التبريد دخول الجهاز | 1 مجموعة | 35 | 35 | اكتب: غير الأسطوانة الجدول الهوائية دخول مدة الإدخال: 1.5 ثانية / الوقت |
| 23 | سرير التبريد | اكتب: خطوة بخطوة منطقة فعالة: 4.5 × 42m² تباعد التروس: 90mm تباعد الثابتة والعتاد: 500MM تباعد والعتاد المنقولة: 500mm مدة الخطوة: 2 s / time قيادة السيارات: AC55Kw | |||
| 24 | جهاز محاذاة | 1 مجموعة | 3.5 | 3.5 | النوع: سلسلة القيادة الفردية الأسطوانة: φ100 × 400mm السرعة الخطية لسطح البكرة: 0.2m / s قيادة السيارات: AC1.5KW |
| 25 | جهاز خروج سرير التبريد | 1 مجموعة | 30 | 30 | النوع: دعم هيدروليكي مستعرض المدة الدوارة: 6 ساعات / وقت |
| 26 | الجدول الأسطوانة تنفد سرير التبريد | يمكن 5groups | 2 | 10 | النوع: حزام القيادة المركزية الأسطوانة: ×200 × 700mm تباعد الأسطوانة: 1000mm السرعة الخطية لسطح البكرة: 2.5m / s قيادة السيارات: AC7.5KW |
| 27 | آلة قطع المنتج النهائي | 1 مجموعة | 10 | 10 | النوع: نوع القطع العلوي القص الهيدروليكي المنتج النهائي قوة القطع: 1600KN عرض الشفرة: 800mm فتح بليد: 160mm أوقات القطع: 6 مرات ／ دقيقة |
| 28 | طاولة الرول بعد قطع | 1group | 5 | 5 | النوع: حزام القيادة المركزية الأسطوانة: ×200 × 700mm تباعد الأسطوانة: 1000mm السرعة الخطية لسطح البكرة: 2.5m / s قيادة السيارات: AC7.5KW |
| 29 | قطع لطول صد | 1 مجموعة | 0.2 | 0.2 | النوع: الرفع الهوائي فتح الحاجز: 150mm |
| 30 | نقل شريط تشغيل الجهاز الجدول الدوارة | 1group | 6 | 6 | النوع: حزام القيادة المركزية الأسطوانة: ×200 × 700mm تباعد الأسطوانة: 1000mm السرعة الخطية لسطح البكرة: 2.5m / s قيادة السيارات: AC7.5KW |
| 31 | نقل شريط آلة | 1 مجموعة | 5 | 5 | النوع: الرفع الهوائي ، شريط نقل من نوع السلسلة سلسلة الملعب: 38.1mm تباعد سلسلة: 1600mm سرعة النقل: 0.6m / s قيادة السيارات: AC11Kw |
| 32 | مجموعة محاذاة الجهاز | 1 مجموعة | 0.275 | 0.275 | نوع: هوائي دفع لوحة اكتب |
| 33 | جهاز التجميع | 1 مجموعة | 2.5 | 2.5 | النوع: نوع دوار مزدوج القناة جمع الوزن: 3500 كجم قناة تغيير الدوارة المدة: 6.8 قيادة السيارات: AC7.5KW |
| 34 | نفذت مجموعة الجدول الدوارة | 1group | 4.5 | 4.5 | النوع: سلسلة القيادة المركزية بكرة: ×200 × 400mm تباعد الأسطوانة: 800mm سرعة خطية من الأسطوانة السطح: 0.52m / ثانية قيادة السيارات: AC7.5KW |
| 35 | آلة تجميع | 1group | 4 | 4 | النوع: هوائي رفع و السقوط ، التناوب الميكانيكي نوع موحد تجميع ماكس القطر الخارجي: 350mm تجميع مجموعة واحدة من الوقت: 8S قيادة السيارات: AC1.5KW |
| 36 | آلة تجميع جدول بكرة الدوارة | 1 مجموعة | 3 | 3 | النوع: سلسلة القيادة المركزية بكرة: ×200 × 400mm تباعد الأسطوانة: 1000mm السرعة الخطية للأسطوانة الدوارة: 0.52m / s قيادة السيارات: AC7.5KW |
هذه هي خطة عملائنا ، سنقوم وفقا لمتطلباتك الخاصة لتصميم وتصنيع الدرفلة على الساخن.
