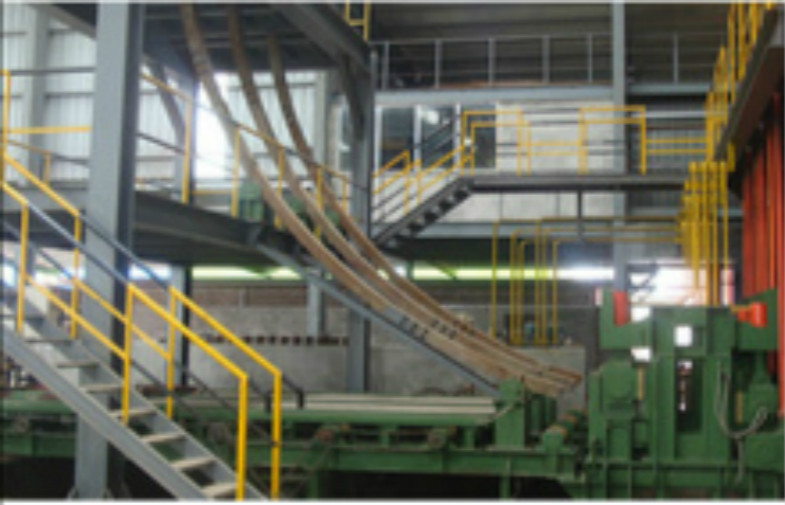

الصلب الصناعي المستمر آلة صب البليت 30000 - 50000 طن / السنة القدرات
المقدمة
تم تصميم آلة الصب المستمرة هذه وصنعها وفقًا لطلب المستخدم ، ويتم استخدامها للصب المستمر للكتلة المربعة ، التي يبلغ قطر المقطع العرضي لها 80 × 80،100 × 100،120 × 120 ملم بطول 6 متر / 12 متر يتم تشغيله بواسطة نظام التحكم التلقائي. يمكننا أن نقدم حبلا مفردًا ، حبلا مزدوجًا وخيوطًا متعددة CCM ، بالإضافة إلى آلة استقامة ، وآلة تقطيع أوتوماتيكية ، وبنك تبريد البليت ، وموزعة البليت ، وموزع فولاذ منصهر ، وغيرها من الأجهزة والمرافق الإضافية مثل معالجة المياه الغازية ونظام تبريد المياه. نحن أيضا مزود بدوره اقتراح مشروع رئيسي .
نطاق العرض القياسي
الجزء الميكانيكي | |
1 | مغرفة برج / مغرفة سيارة متحركة / دعم مغرفة ثابتة (يحددها العملاء) |
2 | Tundish |
3 | السيارة اللطيفة |
4 | قالب |
5 | جهاز الاهتزاز العفن |
6 | جهاز محرك الاهتزاز |
7 | حماية الغطاء لجهاز الاهتزاز |
8 | المبردات الثانوية رش الإطار |
9 | التبريد الثانوي رش الأنابيب |
10 | فوهة الرش لمياه التبريد الثانوية |
11 | جهاز دعم الأسطوانة للتبريد الثانوي والثالث |
12 | سحب استقامة الجهاز |
13 | جهاز نقل لسحب استقامة الجهاز |
14 | وصلة عامة |
15 | شريط دمية جامدة |
16 | جهاز تخزين شريط وهمية |
17 | دليل الأسطوانة لجهاز تخزين شريط وهمية |
18 | البليت الجدول تسليم الأسطوانة |
19 | بيليه الهيدروليكية انتهازي |
20 | منصة لجمع البليت |
21 | آلة قطع اللهب / القص الهيدروليكي (يحددها العملاء) |
نظام التحكم الكهربائي | |
23 | نظام التحكم للاهتزاز العفن |
24 | نظام التحكم لسحب استقامة الجهاز |
25 | نظام التحكم الفعال لشريط الدمية |
28 | نظام التحكم لجدول الأسطوانة تسليم البليت |
29 | نظام التحكم للخارج البليت |
30 | نظام التحكم للمحطة الهيدروليكية المركزية |
الهيكل الصلب | |
31 | منصة الصب الرئيسية |
32 | منصة الصب |
33 | منصة لتخزين شريط وهمية |
نظام مساعد | |
34 | النظام الهيدروليكي |
35 | جهاز تفريغ لبخار التبريد الثانوي |
36 | نظام التحكم لمياه التبريد الثانوية |
37 | علقت مربع العملية لسحب استقامة جزء |
38 | يمكن توفير التكوين الخاص وفقا لمتطلبات العملاء |
بند | R2.5M | R4M | R5.25M | R6M |
---|---|---|---|---|
الوضع | التنظيم المستمر قوس كامل | |||
نصف قطر القوس (م) | 2.5 | 4 | 5.25 | 6 |
رقم حبلا | 1 | 1 | 1،2 | 2،3،4 |
الإنتاج السنوي (T / Y) | 20000-40000 | 30000-50000 | 80000-120000 | 150000-200000 |
قسم المصبوب (مم 2 ) | 60 × 60 70 × 70 | 80 × 80 100 × 100 | 100 × 100 120 × 120 | 120 × 120 150 × 150 |
طول الكابل (م) | 10 | 10 | 10-15 | 20 |
طول التصنيف (م) | 3-6 | 3-6 | 3-8 | 3-9 |
يلقي تبول (م / دقيقة) | 1.2 | 1.8 | 2-3 | 2.5 |
السرعة القصوى (م / دقيقة) | 2 | 2.5 | 3-4 | 4 |
سبيكة الرائدة القطب | صلابة الرائدة القطب | |||
ارتفاع الجهاز (م) | 5 | 7 | 8 | 8 |
مساحة الأرض (م 2 ) | 4 * 20 | 5 * 20 | 8 * 25 | 10 * 38 |
الطاقة المقدرة (كيلوواط) | 50 | 37 + 60 (مضخة مياه) | 200 | 250 |
استهلاك الطاقة (كيلو واط ساعة / ر) | 5 | 5 | 10-15 | 15 |
