النحاس شقة البليت العمودي المستمر صب آلة، شبه مستمرة صب المعدات
1 مجموعة
MOQ
negotiation
السعر
Brass Flat Billet Vertical Continuous Casting Machine , Semi Continuous Casting Equipment
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: Jingjie
رقم الموديل: GVT
تسليط الضوء:

العمودي

,

المذرة

شروط الدفع والشحن
تفاصيل التغليف: معبأة في حالة خشبية للتغليف الخارجي
وقت التسليم: 30 استلم يوم عمل بعد دفعك
شروط الدفع: T/T أو L/C
القدرة على العرض: 10Sets شهريا
مواصفات
تجهيز نوع: عمودي
نمط الإنتاج: شبه مستمرة
المواد المنتج: نحاس
قوة صهر الفرن: 600KWx2
انتاج |: 10T
مواصفات المنتج: 250 × 600 × 6000
منتوج وصف

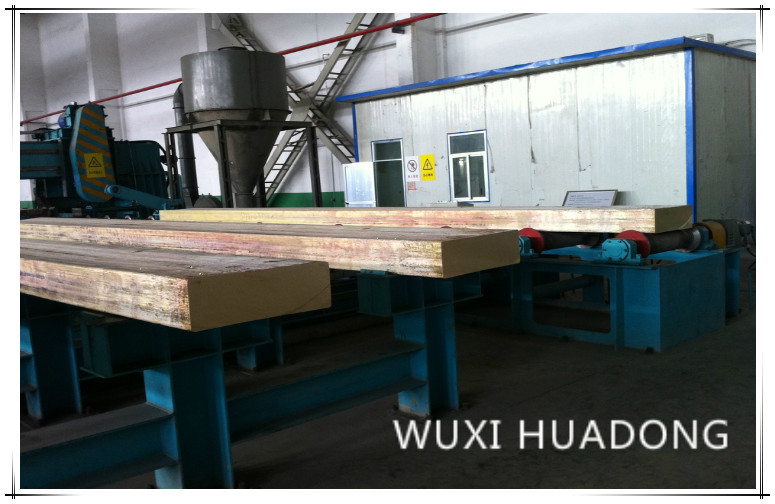

نحاس مسطح البليت العمودية آلة الصب المستمر ، معدات الصب شبه المستمر

Ⅰ. مواصفات:

1. أنواع مواصفات الصب

* نحاس

مثال البرنامج

1. مواصفات البليت المسطحة

  320 × 120 × 5000mm

2. وزن صب الفرن الفعال: ≥1.5t

3. يلقي متطلبات الجودة البليت:
تأثير عيوب الصب تحت عملية البثق قد يكون استقامة البليت أقل من أو تساوي 20 مم.
4. عدد البليت : واحد
5. هيكل الجهاز: سلك رود شبه آلة الصب المستمر
6. الطول الكامل للقضيب السلكي: L = 5000mm
7. أقطار قضيب الأسلاك: 200 = 200X18mm

Ⅲ. تكوين المعدات:

فرن الصهر ، عربة العفن والعفن بجهاز القالب ، آلة الصب شبه المستمرة بقضيب السلك (يشار إليها فيما بعد باسم آلة صب الدليل) ، نظام تبريد الماء ، النظام الهيدروليكي ، نظام التحكم الكهربائي ، الأدوات الخاصة.

1.1 فرن الصهر

إن فرن الصهر هو أول المعدات الأساسية في خط الإنتاج ، لديه قدرة كبيرة ، متطلبات طاقة عالية. الخصائص التالية للفرن.

1.1.1. جسم الفرن العمودي على شكل برميل ، مع فرن بسيط للبناء والتغذية والغطاء والتنظيف وغيرها من العمليات. مزايا مواد البناء المريحة ، مساحة الاحتلال الصغيرة ، الإشعاع الحراري السطحي المنخفض واستهلاك الطاقة المنخفض ، إلخ.

1.1.2. باستخدام نوع "W" من أخدود الذوبان النفاث ، قلل من الفرق في درجة حرارة الذوبان ؛
3 - استخدام قناة تبريد المياه يمكن تفريغها الاستشعار ، وتعزيز التوافق المكون

1.1.3. باستخدام قناة تبريد المياه يمكن تفريغها الاستشعار ، وتعزيز التوافق المكون ؛

1.1.4 يتم تشغيل فرن الإمالة وغطاء الفرن عن طريق الضغط الهيدروليكي ، والتوازن التشغيلي والهيكل الموثوق به ؛

1.1.5 الفم مستطيلة ، للمواد الخام النحاس الكاثود 1100 × 900 مم لا يمكن قطع
قطع ، تغذية كاملة.

1.1.6 تستخدم المواد المقاومة للحرارة للأفران شركات تصنيع العلامات التجارية لتزويد أفران الحث عالية الأداء.

1.2 آلة صب الرصاص

1.2.1 المعايير الفنية :
1.2.1.1 قدرة التحمل القصوى لأكثر من أو تساوي 3t

1.2.1.2 قدرة تحمل فعالة:> 3t
1.2.1.3 طول قضيب المسمار: 7800mm

1.2.1.4 قطر المسمار: Tr220 * 18mm
1.2.1.5 طول قضيب: 5000mm

1.2.1.6 قطر قضيب: القطر: 200MM
1.2.1.7 الحد الأقصى لسكتة العمل: 6500mm
1.2.1.8 محرك الدفع: محرك سيرفو متزامن AC ،

1.2.1.9 محرك قوة المحرك: 7.5KW.
1.2.1.10 سرعة صب الرصاص: 0 ~ 320 مم / دقيقة ،

1.2.1.11 ستبليس قابل للتعديل
1.2.1.12 سرعة عودة سريعة: أكثر من 500 مم / دقيقة
1.2.1.13 تزييت الحرير: التدفق الاسمي 50 مل / دقيقة ،

1.2.1.14 الضغط الاسمي 20MPa

1.3 عربة العفن
سيارة تبلور للجهاز الثابت والكريستال ، يمكنها الحركة الجانبية لتحميل وتفريغ القالب ، توجيه وتوجيه الرأس ورفع السبائك ، وعربة القوالب لديها جهاز تحديد المواقع وقفل ، بحيث يمكن للسيارة بثبات في وضع المدلى بها الرصاص بالسيارة لتحل محل لوحة الإغاثة ، يمكن أن تتكيف مع مواصفات مختلفة وعدد تدفق crystallizer. تكوين جهاز محرك محرك اهتزاز تحويل التردد ، قوتها 2.2kW ، تردد الاهتزاز هو 0 ~ 160 مرة / دقيقة ، السعة هي 0 ~ 12mm.

1.4 العفن
الجدار الداخلي لمواد التبلور للنحاس (أيضًا من قبل الطرف من موارد الإنتاج ، الزركونيوم والنحاس) ، مجموعة من الجرافيت المشرب هي في صالح تحسين جودة السطح. بالإضافة إلى الطرق التقليدية ، يمكن استخلاص مبدأ الصب المستمر للفولاذ من خلال استخدام قالب تبريد ضيق عالي السرعة من النوع الشاق لتسهيل تجنب الغليان الجزئي لمياه التبريد.
المقياس التقني:
ضغط مياه التبريد: 0.05 ~ 0.15MPa استهلاك مياه التبريد: 80 ~ 100m³ / ساعة

1.5 الغلاف الجوي واقية
يمكن أن يكون الغلاف الجوي الواقي من خلال عامل الحماية من الغاز (الغاز الصناعي) لحماية مستوى السائل داخل التبلور ، وتقليل عيوب خبث الأكسيد.

1.6 نظام تبريد المياه
يستخدم نظام تبريد المياه بشكل أساسي لتبريد معدات خط الإنتاج ، وهي عبارة عن غلاف المستشعر ، والملف ، والغطاء المائي ، وكابل مبرد بالماء ، ومحول ، ومفاعل توازن الطور ؛ وهو يتألف من موزع المياه ، وجمع المياه الخلفية ، والأنابيب المرتبطة بها ، والصمامات وغيرها ، بما في ذلك نوع الإرجاع يمكن بالضغط ونوعين من الضغط للطرف المفضل ؛ لديه وظائف مثل ضغط المياه ، عرض درجة حرارة المياه الخلفية ، التحكم والإنذار ، التعشيق.
المقياس التقني:
1.6.1 مدخل الضغط: 0.3 ~ 0.4MPa ،

1.6.2 درجة حرارة مدخل: 5 ~ 45 درجة ،

1.6.3 استهلاك المياه: 18 ~ 20t / h
1.6.4 درجة حرارة المخرج: أقل من 55 ℃ ،

1.6.5 السماح بارتفاع درجة الحرارة: أقل من 20 ℃ (عند أقصى درجة حرارة مدخل) ،
1.6.6 الصلابة الكلية (CAO): أقل من 10 ملجم مكافئ / لتر ،

1.6.7 مقاومة الماء: أكبر من 2000 / سم.

1.7 النظام الهيدروليكي
يعتمد النظام الهيدروليكي لإمالة رفع فرن الصهر ، غطاء الفرن المفتوح والمغلق وفرن صب العزل قبل وبعد المشي ، الرفع والإغراق ، غطاء الفتح والغلق ، على سائل ضغط مركزي للإمداد بالمحطة ، صمام تحكم كهربائي هيدروليكي.
المعالم الأساسية: خزان النفط (المظهر): 1300 * 900 * 700 مم (الفولاذ المقاوم للصدأ)
القدرة الفعالة: 600L
ضغط العمل في التصنيف: 16MP
معدل التدفق الاسمي: 40L / دقيقة
محرك مضخة الزيت: 15kw * 2 (استخدام واحد ، الاستعداد واحد)

1.8 نظام التحكم الإلكتروني
نظام التحكم الكهربائي للوحدة يتم التحكم فيه على التوالي فرن الصهر ، آلة صب الرصاص ، نظام تبريد المياه ، النظام الهيدروليكي ، تقدم شركتنا معدات التحكم الكهربائية ناضجة ومستقرة لاستكمال وظائف التشغيل اللازمة وفقا لمتطلبات إنتاج كل رابط ، التحكم الأنظمة والمكونات الكهربائية المستخدمة في جميع الشركات المصنعة المحلية والأجنبية المعروفة للمنتج الأصلي ، وترك قدرة الهامش معينة ، لضمان موثوقية المعدات وقابليتها للتطبيق. بينهم:
الماكينة المؤازرة لقوالب الصب التي تقودها العلامات التجارية المستوردة (نظام مضاعفات اليابان Yaskawa 7.5kW) نظام المؤازرة الرقمية AC عالي العزم.

Ⅲ. قائمة مكونات المعدات لخط إنتاج الصب المستمر العمودي للقطع المستديرة

لا. اسم المعدات والمواصفات. وحدة كمية ملاحظات
1 فرن الصب شبه المستمر جلس 1 600KWx2
2 10T سلك رود شبه آلة الصب المستمر جلس 1
3 عربة العفن جلس 1
4 قالب جلس 1
5 نظام نقل آلة الصب جلس 1
6 نظام صب آلة الطاقة جلس 1
7 شريط دمية رئيس العفن جلس 1
8 نظام التحكم في الطول جلس 1
9 موزع مياه التبريد جلس 1
10 النظام الهيدروليكي جلس 1

11 نظام تشغيل التحكم الكهربائي وآخرون 1
