النحاس التلقائي المستمر صب النبات المزدوج حبلا 450x14 مم قطاع
1 مجموعة
MOQ
negotiation
السعر

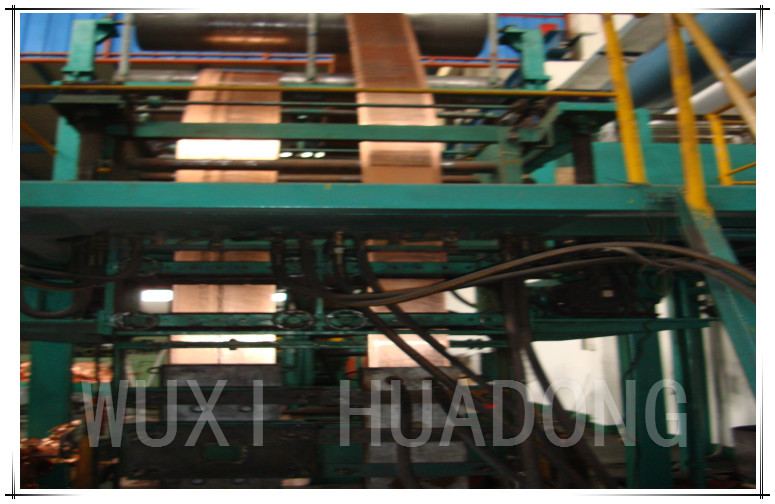

Copper Automatic Continuous Casting Plant Dual Strand 450x14 mm Strip
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: Jingjie
رقم الموديل: GVT
تسليط الضوء:

معدات الصب المستمر

,

مصنع الصب المستمر

شروط الدفع والشحن
تفاصيل التغليف: معبأة في حالة خشبية للتغليف الخارجي
وقت التسليم: 30 استلم يوم عمل بعد دفعك
شروط الدفع: T/T أو L/C
القدرة على العرض: 10Sets شهريا
مواصفات
المواد المنتج: سبائك النحاس المغنيسيوم
المنتج: قطاع
أقطار المنتج: width450mm × × thickness14mm 2strands
اكتب: إلى الأعلى
الطول: حسب الطلب
نوع فرن الصهر: اثنين من التردد التعريفي فرن الحث الأساسية
منتوج وصف

مصنع الصب المستمر الأوتوماتيكي للنحاس الشريط المزدوج ستراند 450 × 14


المعايير الفنية لخط الإنتاج
1 ، عملية خط الإنتاج
التغذية ، الصهر ، ثابت ، العزل الحراري ، التبلور ، الجر ، الضرب ، النشر والتقطيع
2 ، معدات خط الانتاج
اثنين الملتوية التردد محفور فرن التعريفي 1 مجموعة

سبائك النحاس الرصاص العفن 2 مجموعة

أربعة أعمدة مضاعفات محرك يصل الجهاز 1 مجموعة

coiler مع بكرة الأساسية 2 مجموعات
3 ، المعلمات التقنية الرئيسية للمعدات خط الإنتاج
3.1 اثنين من فرن الحث تردد الأساسية متصلة
الفرن الكهربائي: 120KW القابضة + 210KW ذوبان
3.1.1 المعايير الفنية الرئيسية لقسم الانصهار
(1) تصنيف الطاقة: 210KW ؛
(2) الفولطية: 380V ؛
(3) التردد: 50 هرتز.
(4) معدل الانصهار: 750 كجم / ساعة (+ +) ؛
(5) القدرة المقدرة: 2.5 طن ؛
(6) استهلاك الطاقة: أقل من 280 كيلو واط / طن ؛
(7) عامل الطاقة: 0.95-1 (بعد التعويض) ؛
(8) أقصى درجة حرارة الفرن: 1350.
3.1.2 المعايير الفنية الرئيسية لقسم القابضة
(1) تصنيف الطاقة: 120KW ؛
(2) الفولطية: 380V ؛
(3) التردد: 50 هرتز.
(4) القدرة المقدرة: 3.5 طن ؛
(5) عامل الطاقة: 0.95-1 (بعد التعويض) ؛
(6) أقصى درجة حرارة الفرن: 1350.
3.2 سبائك النحاس الرصاص العفن
الرصاص المصبوب المواصفات: واسعة 450mm * سمك 14mm * 2
3.3 أربعة مضاعفات الأعمدة تصل الجهاز
(1) قوة محرك سيرفو: 4.4KW ؛
(2) سرعة صب الرصاص: 50-150 مم / دقيقة
(3) طريقة صب الرصاص: الرصاص - توقف - الرصاص - وقف - الانسحاب - توقف - الرصاص - نوعان من المعلمات العملية على الإنترنت قابل للتعديل ؛
(4) الإخراج: أكثر من 10t.
3.4 coiler مع بكرة الأساسية
(1) سمك لفة المواد: 15 مم كحد أقصى ؛
(2) عرض لفة: 450MM.
(3) حليقة قطرها: قطرها 500mm.
(4) حليقة الوزن: 8t كحد أقصى.
(5): أقصى قطره 2100 ملم حليقة ؛
(6) قوة المحرك: 3KW ؛
(7) نسبة مخفض السرعة: 1003.
4 ، التكوين الرئيسي للمعدات خط الإنتاج
4.1 اثنين من التردد التعريفي فرن محفور التردد
يتكون الفرن الكهربائي بشكل أساسي من غطاء الفرن ، غلاف الفرن ، جسم التعريفي ، الدعم ، نظام التحكم الكهربائي ، نظام قياس درجة الحرارة ونظام التبريد للمعدات.
هيكل الفرن والقوس السفلي لهيكل الفرن العلوي ملحومين بلوحة Q235 الفولاذية ولوحة الصلب ، ويتم توصيل الجزء السفلي من جسم التعريفي للصهر وجسم التعريفي العازل للحرارة بجسم الفرن العلوي من خلال شفة. يتكون ذوبان الأخدود من صب النحاس الأحمر. الأساسية مع اليابان Z10 رقائق السيليكون الصلب تحميلها ؛ لفائف مع الشريط الزجاجي مزدوجة ملفوفة النحاس مستطيلة متعرجا ، والعزل الجيد ، وتأثير تبريد قوي ؛ سترة تبريد المياه مصنوعة من الفولاذ المقاوم للصدأ لوحة 1Cr18ni9Ti سمك 3MM ، ولها قوة عالية ، وتأثير الاهتزاز المغناطيسي جيدة. تنقسم غرفة الفرن إلى ثلاثة تجاويف ، غرفة الذوبان ، التجويف المفرط الوسيط ، تجويف العزل الحراري. ذوبان غرفة وظيفة المواد ؛ التجويف المفرط هو أساسا النحاس المياه الساكنة ، والحد من تأثير تقلب درجة حرارة المواد فرن الصهر من درجة حرارة الفرن على العزل الحراري ، تجويف الحفاظ على الحرارة هو أساسا لإعطاء شريط الجر توفر النحاس مستقرة المنصهر ودرجة الحرارة مستقرة.
يستخدم نظام التحكم في فرن الصهر ذو التردد المترابط ، قسم الانصهار والعزل ، المحولات ذات الجهد الكهربائي المنظم لضبط الضغط ، ضبط الضغط القابل للضبط من 380 فولت ، 340 فولت ، 300 فولت ، 270 فولت ، 270 فولت ، 240 فولت ، 210 فولت ، 210 فولت ، 150 فولت ، 120 فولت ، 90 فولت (خط). ذوبان ، التحكم في درجة حرارة فرن العزل الحراري مع التبديل التحويل اليدوي والآلي ، عندما يكون المفتاح في دليل ، التنظيم الاصطناعي لمقبض الجهد لتنظيم الجهد الناتج من محول ، وذلك للتحكم في انتاج الطاقة من الفرن الكهربائي ؛ عندما يتم ترتيب التبديل في نظام التحكم التلقائي بواسطة وحدة تحكم في درجة الحرارة ذكي الاصطناعي لضبط الجهد الناتج من ضغط المحولات. يتم ترتيب نظام التحكم في درجة الحرارة التلقائي في الجزء العازل للحرارة من جزء الصهر. المزدوجة الحرارية هي نوع الإدخال الأفقي ، والجزء العازل للحرارة هو نوع الإدراج.
4.2 الرصاص سبائك النحاس العفن
يتكون القالب من تبريد واحد واثنين من التبريد. غلاف التبريد مصنوع من الفولاذ المقاوم للحرارة ، والأجزاء الأخرى مصنوعة من ألواح الصلب المدرفلة على البارد. مع وجود أخاديد الماء في القالب على ماء التبريد في تدفق اتجاه القالب ، وذلك لضمان اتساق التبريد.
نظام توزيع مياه التبريد مصمم خصيصًا لتبريد القالب. يتم تزويد النظام بمقياس تدفق مدخل المياه ومقياس حرارة منفذ الماء ، وهو مناسب للمستخدم لمراقبة وضبط نظام المياه. من أجل ضمان استقرار إمدادات المياه من المبلور ، تتألف إضافة نظام التحكم في درجة حرارة الماء المبلور من صمام التحكم الكهربائي الذكي المكثف للوحة ، وحدة التحكم في درجة الحرارة ، عندما يكون هناك تغيير في درجة حرارة الماء من العفن ، وتغير درجة الحرارة نقل الإشارة إلى صمام التحكم الكهربائي الذكي ، يرسل النظام إشارة إلى صمام التحكم الكهربائي الذكي ، صمام التحكم الكهربائي الذكي وفقًا للإشارة المعطاة ، التحكم التلقائي في حجم تدفق المياه ، لشدة تبريد المكثف للضبط التلقائي ، وذلك لضمان استقرار درجة حرارة الماء العفن.
4.3 أربعة عمود مضاعفات تصل آلة الرصاص
تتكون آلة التوجيه العلوي من أربعة أعمدة منتصبة ، قضيب لولبي علوي وسفلي ، وجزء طاقة مؤازر ، وجزء نقل الطاقة ، وجزء أسطوانة الجر الملحة ونظام تشغيل العملية.
تتكون شريحة الدعامات الأربع من أنبوب لحام مجوف ، الجزء الخاص بقضيب السلك المتحرك لأعلى ولأسفل يتم بواسطة المحرك ، والعتاد الدود ، ومخفض تروس الدودة ، ويتكون قضيب السلسلة والأسلاك من نظام نقل الطاقة.
عندما يتغير مستوى سطح النحاس النحاسي للفرن ، من خلال نظام تتبع مستوى المياه النحاسي ، ينقل الإشارة إلى نظام التحكم التلقائي لتعليمات النقل إلى المحرك ، والمحرك وفقًا للتعليمات على الهاتف المحمول ، كما تمر التغيرات في مستوى الماء النحاسي عبر سيقوم نظام تتبع مستوى السائل بإرسال الإشارة إلى نظام إنذار التغذية ، وأجهزة الإنذار ، مما يوحي بأن التغذية المشغل.
يتكون الجر في آلة الجر من محرك مؤازر ، مخفض سرعة ، نظام تروس ، عمود نقل ، بكرة جر ، بكرة الضغط.
يتكون نظام تشغيل العملية بشكل أساسي من التداخل المضاد لمنصة التشغيل ، نظام المؤازرة ، واجهة الإنسان والآلة 10.5 بوصة ، قواطع وزر ، يتم التحكم فيه بواسطة PLC وواجهة الإنسان والآلة ، يمكن للواجهة عرض السرعة ،

4.4 coiler مع بكرة الأساسية
يتكون من إطار ونظام نقل الطاقة ولوحة تجميع الأسلاك. يلحم الإطار من الصلب I- شعاع ويتكون محرك من محرك ، مخفض السرعة ، تكوين عمود النقل. السرعة بواسطة المغير التردد لتغيير تردد المحرك للسيطرة على سرعة المحرك.
يحتوي قرص الاستلام على هيكل القرص وآلية التورم. عندما الشريط لفة ، من خلال آلية التوسع للانكماش سوف تخرج.

5. نطاق إمدادات خط الإنتاج

لا. اسم كمية
1 الخزانات الكهربائية 750 كجم / 500 كجم كل مجموعة 1
2 تصاعد مجلس الوزراء التحكم الآلي 1 مجموعة
3 أربعة أعمدة مضاعفات تصل الجهاز 1 مجموعة
4 أسطوانة 2PCS
5 أنبوب الأسطوانة 12p جيم
6

الحديد الأساسية 750 كجم / 500 كجم

كل مجموعة 1
7 سترة ماء 750 كجم / 500 كجم كل مجموعة 1
8 لفائف 750 كجم / 500 كجم كل مجموعة 1
9 قناة نحاسية 750 كجم / 500 كجم كل مجموعة 1
10 سبائك النحاس الرصاص العفن التجمع 2 مجموعات
11 العفن الجرافيت 4 جهاز كمبيوتر شخصى
12 coiler مع بكرة الأساسية 2 مجموعات
13 اثنين من هيئة التعريفي فرن متصلة 1 مجموعة
14 S تخرج الحرارية 2PCS
15 الأكمام واقية الحرارية 2PCS
16 كربيد السيليكون كم واقية 4 جهاز كمبيوتر شخصى
17 يصل رئيس الرصاص 2 مجموعات
18 موصل سريع 10 قطع
19 رمل الكوارتز 7tons
20 الطوب الحراري 1 مجموعة
21 لوحة من نوع المكثف 1 مجموعة
22 صمام التحكم الكهربائي الذكي 1 مجموعة

6 ، خط إنتاج المعلومات التقنية لتوفير
(1) خط إنتاج الظروف المدنية ؛
(2) مخطط التحكم الكهربائي.
(3) رسم قطع الغيار ؛
(4) دليل التعليمات ؛

وشى شرق الصين فرن المحدودة

No.3 Bashi Furong Industrial Park ، منطقة شيشان ، مدينة ووشى ، مقاطعة جيانغسو ، الصين
شخص الاتصال: Joey.Wong
Tel: +86 510 83788308
الفاكس: +86 510 83786308
Mob: +86 139 2112 5611
وشات: 86 139 2112 5611

واتس اب: 86 139 2112 5611
