2 حبلا براس قطاع صب آلة أفقي مستمر 0.10mm التسامح
1 مجموعة
MOQ
negotiation
السعر
2 Strand Brass Strip Casting Machine Horizontal Continuous 0.10mm Tolerance
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: Jingjie
رقم الموديل: 2 فروع النحاس الشريط كسم
تسليط الضوء:

النحاس العفن أنبوب المستمر آلة الصب

,

المستمر صب الآلة

شروط الدفع والشحن
تفاصيل التغليف: معبأة في حالة خشبية للتغليف الخارجي
وقت التسليم: 30 استلم يوم عمل بعد دفعك
شروط الدفع: T/T أو L/C
القدرة على العرض: 10Sets شهريا
مواصفات

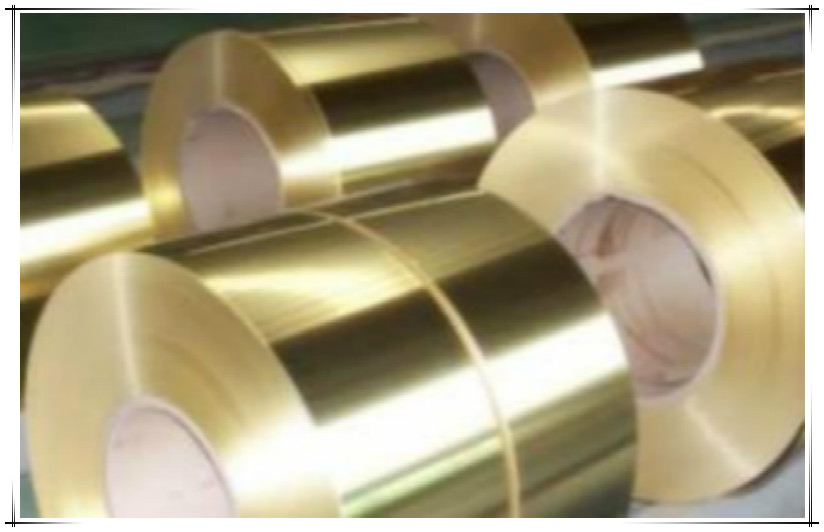

المواد المنتج: نحاس
المنتج: قطاع
مجموعة سمك * نطاق العرض: 16-20
اكتب: أفقي
مجموعة من القطر الداخلي لفائف: Φ (500--800) ملم
ماكس. القطر الخارجي للملفات: 1600 مم
منتوج وصف

2 ستراند النحاس قطاع صب آلة أفقي المستمر 0.10 ملليمتر التسامح


Ⅰ. مواصفات:
1. أنواع مواصفات الصب
* نحاس

1.1 قضبان الألواح (مستطيلة الشكل)

نطاق السماكة * نطاق العرض (8--20) * (420--650) مم

مدى القطر الداخلي للملف 500 (500 - 800) ملم

ماكس. القطر الخارجي للملفات Φ1600 مم

ماكس. وزن الملف 8000 كجم

عدد خطوط الإنتاج 1 - 3 خطوط (يتم تحديدها وفقًا لشروط القسم)




ⅱ.Process:



Ⅲ. المعلمات التقنية الرئيسية للمعدات:

1.1 سرعة الصب :
سرعة الجر 0-64 مم / ثانية (بدون خطوات قابلة للتعديل)
سرعة التراجع 0-64 مم / ثانية (بدون خطوات قابلة للتعديل)
الشريط سرعة الخط الأمثل 90-120mm / دقيقة
1.2 قوة المعدات :

مزيج الفرن:

صهر

تحتجز

500KW

200KW

آلة الجر 7.5KW
إجهاد القص الهيدروليكي 80T
1.3 سمك القص 20MM (حد أقصى)
1.4 المعلمات آلة التزييت
اللف الوزن

6000Kg

داخل القطر من لفائف

Φ500-800mm

قطر الملف 1600mm
1.5 قيمة الضوضاء الجهاز أقل من 85 ديسيبل
1.6 ارتفاع خط تشغيل الجهاز + 1000MM
1.7 اتجاه محرك آلة محرك الأقراص الصحيح
1.8 القدرة P roduction
2 فروع: 750-1200 كجم / ساعة العرض: 470 مم سمك: 25 مم
قوة آلة تجميع المعدات 700Kw

Ⅳ. معلمات العملية الرئيسية

1 انتاج | 750-1200Kg / ساعة
2 نطاق تنظيم درجة الحرارة ≤1300 ℃
3 دقة التحكم في درجة الحرارة من فرن العزل الحراري ± 5 ℃
4 التسامح الرأسي والأفقي

أفقي: + 0.10 مم

العمودي: ± 0.20mm

5 دفع وسحب مجموعة التعديل

الدفع: 0-64 مم / ثانية ± 0.1 مم (بدون كهرباء)

سحب: 0-64mm / ثانية ± 0.1mm (بالكهرباء)

6 منحنى المنجل 1.5MM / م
7 مجموعة ضبط السحب

السحب: 0-64 مم / ثانية ± 0.1 ملم (بدون كهرباء)

Backsteppingl: 0-64mm / s ± 0.1mm (electrodeless)

8 اسحب الحد الأقصى لسرعة الخط 120MM / دقيقة
9 اللف نطاق التعديل

داخل القطر من لفائف Φ500-Φ800mm

القطر الخارجي لفائف Φ1600mm

10 سرعة اللف القصوى

250MM / دقيقة

11 مجموعة التكيف مرنة 0،95-0،75
12 برج dgree من coiliing ≤40m
13 وحدة استهلاك الطاقة 430kWh / طن


Ⅴ. قائمة أجزاء المعدات:

لا. اسم المعدات والمواصفات. وحدة كمية
1 أجزاء الجهاز
1.1 ذوبان وعقد الفرن مجتمعة جلس 1
1.2 قالب جلس 2
1.3 الساحب جلس 1
1.4 القاطع الهيدروليكي جلس 1
1.5 اللف آلة جلس 2
2 النظام الهيدروليكي
2.1 الجمع بين الفرن titing محطة هيدروليكية جلس 1
2.2 محطة هيدروليكية القاطع الهيدروليكية جلس 1
2.3 محطة السحب و اللف الهيدروليكية جلس 1
3 نظام التحكم الكهربائي
3.1 تردد السلطة فرن كهربائي نظام التحكم جلس 2
3.2 نظام التحكم الآلي جلس 1
4 الوثائق الفنية مع المعدات جلس 2
4.1 مخطط تركيب المعدات ملف 1
4.2 مواصفات المعدات ملف 1
4.3 مخطط مبدأ نظام التحكم الكهربائي ملف 1
4.4 تخطيط مجلس الوزراء السيطرة ملف 1
4.5 مواصفات المنتج للمعدات الكهربائية الرئيسية ملف 1
4.6 مخطط النظام الهيدروليكي ملف 1
4.7 برنامج PLC ملف 1
