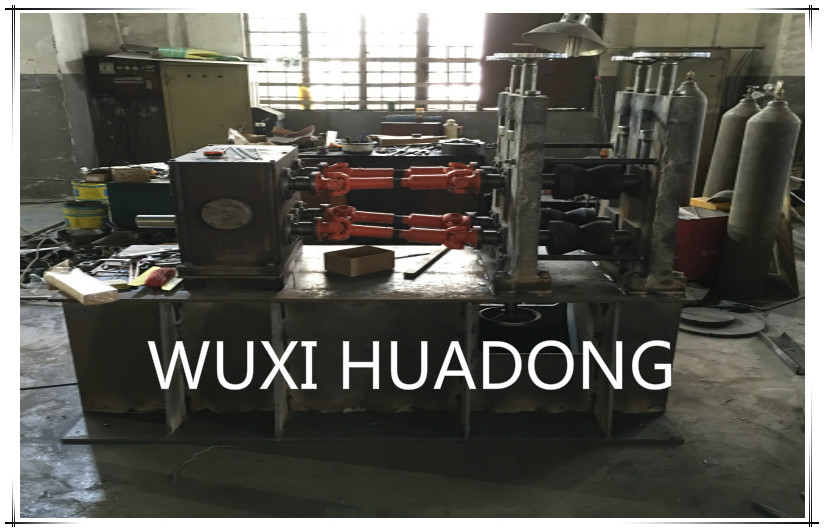

آلة الصب المستمر الأفقية الهيدروليكية لأنابيب نيكل Cupronickel 250 مم
Ⅰ. مواصفات:
1. أنواع مواصفات الصب
* نيكل cupronickel
1.1 أنابيب
أ. مدى القطر الخارجي Φ (28--300) مم
ب. مجموعة من سمك الجدار 4--80 ملم
ج. عدد خطوط الإنتاج
1 - 8 خطوط (حسب شروط القسم)
ⅱ.Process:
المعدات الرئيسية لخط الانتاج
فرن الصهر ، فرن الصهر ، القالب ، آلة الصب ذات الاتجاه الصغري ، مزامنة آلات القص * 2 ، آلات اللف * 3 ، الوحدة الهيدروليكية ، وحدة التبريد ، وحدة التحكم الكهروميكانيكية إلخ.
* 2.1 من أجل صب المعدن النقي أو المتطلبات الخاصة ، يمكن اعتماد فرن تركيبة من الصهر تحت سطح القناة من النوع الفرن أو فرن تركيبة لصهر من نوع القناة يمكن التحكم فيه ؛
* 2.2 لإنتاج قضبان دائرية الشكل وشكل أنبوبي وشكل خاص ، يمكن اعتماد آلة النشر المزامنة من القطع حسب الطول ؛
* 2.3 لإنتاج قضبان مستديرة الشكل ، على شكل أنبوبي وشكلات خاصة ، يمكن اعتماد منصة مخزون المواد لاستقبال وتخزين الأغشية.
Ⅲ. قائمة مكونات المعدات لخط إنتاج الصب المستمر الأفقي لقضيب الأسلاك
| لا. | اسم المعدات والمواصفات. | وحدة | كمية | ملاحظات |
| 1 | ||||
| 2 | فرن الصهر | جلس | 1 | بما في ذلك ذوبان الأخدود ، لفائف ، سترة waer والحديد الأساسية. |
| 3 | شلال | جلس | 2 | واحد قيد الاستخدام واحد الاستعداد |
| 4 | عقد الفرن | جلس | 1 | بما في ذلك أخدود ذوبان ، لفائف ، سترة ماء ، لب الحديد ، جهاز قياس درجة الحرارة الرأسية (مصنوع خصيصًا) ، مزدوج حراري (يحتوي على البلاتين والروديوم) وأنبوب حماية. |
| 5 | مغرفة تخزين الصلب المنصهر وشلال | جلس | 1 | لنقل المواد في القالب بعد تلبد في عقد الفرن. |
| 6 | نظام القالب (-20030-200) | جلس | 2 | بما في ذلك الجرافيت العفن |
| 7 | السحب (5KW) | جلس | 1 | |
| 8 | متزامنة تتبع التلقائي آلة النشر | جلس | 1 | |
| 9 | منصة الأسهم المادية | جلس | 1 | محرك سلسلة ، طول 5M |
| 10 | خزان رأس | جلس | 1 | |
| 11 | الجر الناقل الأسطوانة | جلس | 1 | |
| 12 | موزع مياه التبريد | جلس | 1 | بما في ذلك مياه التبريد للمحول ، مفاعل ، ملف الفرن الكهربائي ، سترة المياه ، كابل تبريد المياه ، والعفن (التبريد الأولي والثانوي). |
| 13 | النظام الهيدروليكي | جلس | 2 | بما في ذلك محطة هيدروليكية واسطوانة |
| 14 | نظام تشغيل التحكم الكهربائي من الفرن الكهربائي | جلس | 1 | بما في ذلك خزانة التحكم لأفران الصهر وأفران الصهر (يتم اختيار Siemens للعناصر الكهربائية الرئيسية). |
| 15 | نظام التشغيل عملية التحكم | جلس | 1 | للتحكم في محرك سيرفو وعملية التشغيل ، وآلة نشر متزامنة للتتبع التلقائي ، والتحكم في منصة مخزون المواد. |
