النحاس قطاع بلاطة الصب المستمر آلة أفقي مع ذوبان وعقد الفرن
وصف المنتج:
تستخدم آلة الصب المستمر لشريط النحاس أفقيًا مع فرن الصهر والاحتفاظ بشكل أساسي في قضبان النحاس / البرونز وصنع الأنبوب النحاسي / البرونزي. يمكن أن تكون المواد من النحاس النقي / البرونز والنحاس الأصفر الخردة / البرونز وغيرها من مواد النحاس / البرونز.
الأجزاء الرئيسية تتكون:
1. الفرن التعريفي
2. آلة الجر
3. آلة القطع التلقائي
4. آلة تقشير (نباح آلة)
5. نظام التحكم الكهربائي
6. نظام تبريد المياه
7. معدات إزالة الغبار.
آلة الصب المستمر لشريط النحاس
المؤشرات الفنية الاساسية:
1. صب السرعة: 1 ~ 30ton / day

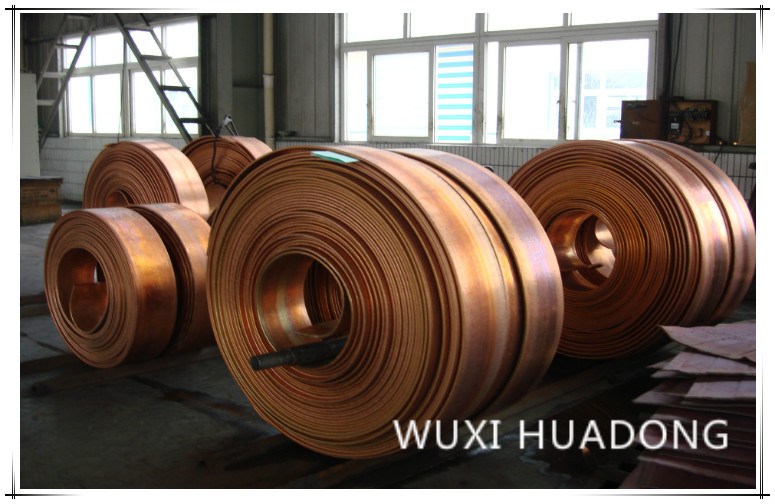

2. حجم الشريط: 150mm ~ 650mm (العرض)
10MM ~ 30mm و(سمك)
3. جزء الفرن:
آلة الصب المستمر لشريط النحاس
نموذج | ذوبان معدل | البسيطة. قدرة ذوبان | قوة | الفولطية | التكرار المقدر | مرحلة | درجة حرارة التشغيل | استهلاك الطاقة (ذوبان) | تبريد ضغط الماء | |
ذوبان | تحتجز | |||||||||
العاشر | تي | كيلووات | كيلووات | الخامس | HZ | س | Kw.h / T | ميجا باسكال | ||
GYT-200 | 0.2 | 0.15 | 60 | 30 | 380V / 50HZ، أو كما هو مطلوب | 3 | 1250 | 300 | 0،2-0،4 | |
GYT-300 | 0.3 | 0.2 | 90 | 45 | 280 | |||||
GYT-500 | 0.5 | 0.3 | 120 | 55 | 260 | |||||
GYT-750 | 0.75 | 0.5 | 180 | 70 | 260 | |||||
GYT-1000 | 1 | 0.55 | 240 | 70 | 260 | |||||
GYT-1500 | 1.5 | 0.6 | 360 | 95 | 240 | |||||
GYT 2000 | 2 | 0.7 | 480 | 120 | 240 | |||||
GYT-3000 | 3 | 0.85 | 720 | 160 | 230 |
آلة الصب المستمر لشريط النحاس
مخطط العملية:
1.PROCESS
المعدات الرئيسية لخط الانتاج

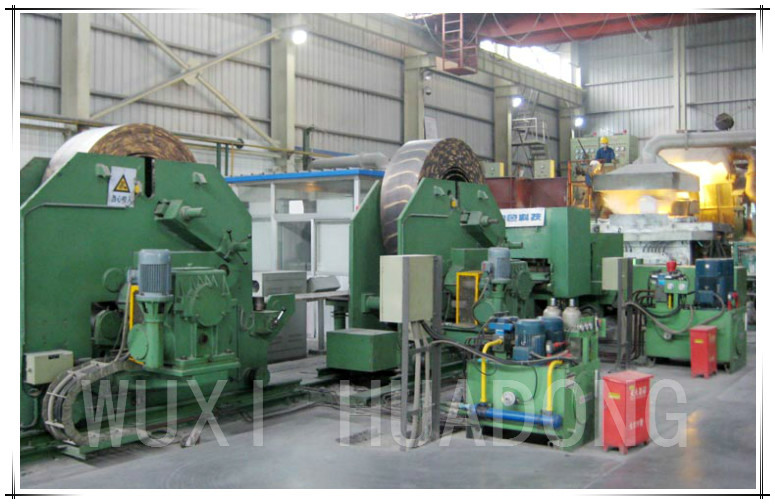

فرن الصهر ، فرن الصهر ، القالب ، آلة الصب ذات الاتجاه الصغري ، مزامنة آلات القص * 2 ، آلات اللف * 3 ، الوحدة الهيدروليكية ، وحدة التبريد ، وحدة التحكم الكهروميكانيكية إلخ.
* 1.1 لصب المعدن النقي أو المتطلبات الخاصة ، يمكن اعتماد فرن تركيبة من الصهر تحت سطح القناة من النوع الفرن أو فرن تركيبة لصهر من نوع القناة يمكن التحكم فيه ؛
* 1.2 لإنتاج قوالب دائرية الشكل وشكل أنبوبي وشكل خاص ، يمكن اعتماد آلة النشر المزامنة المقطوعة حسب الطول ؛
* 1.3 لإنتاج قضبان معدنية مستديرة الشكل وأنبوبية الشكل خاصة ، يمكن اعتماد منصة مخزون المواد لاستقبال وتخزينها.
2. معلمات تقنية كبيرة من المعدات
1.1 | سرعة الصب : | |
سرعة الجر | 0-64 مم / ثانية (بدون خطوات قابلة للتعديل) | |
سرعة التراجع | 0-64 مم / ثانية (بدون خطوات قابلة للتعديل) | |
الشريط سرعة الخط الأمثل | 90-120mm / دقيقة | |
1.2 | قوة المعدات : | |
مزيج الفرن: صهر تحتجز | 500KW 200KW | |
آلة الجر | 7.5KW | |

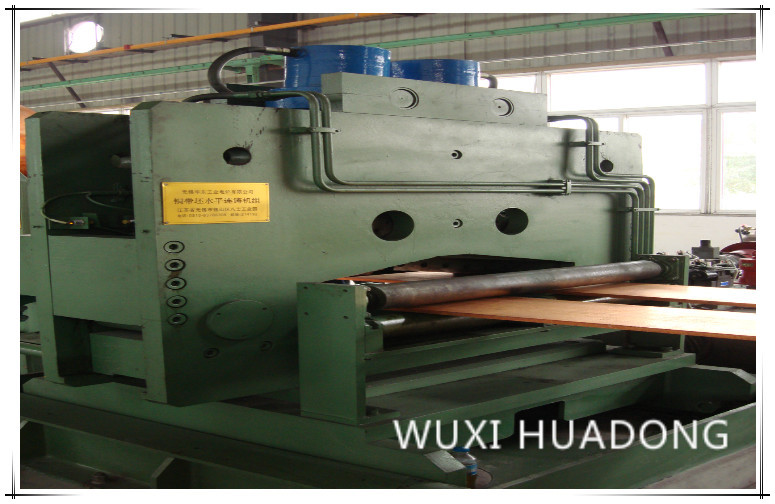

إجهاد القص الهيدروليكي | 80T | |
1.3 | سمك القص | 20MM (حد أقصى) |

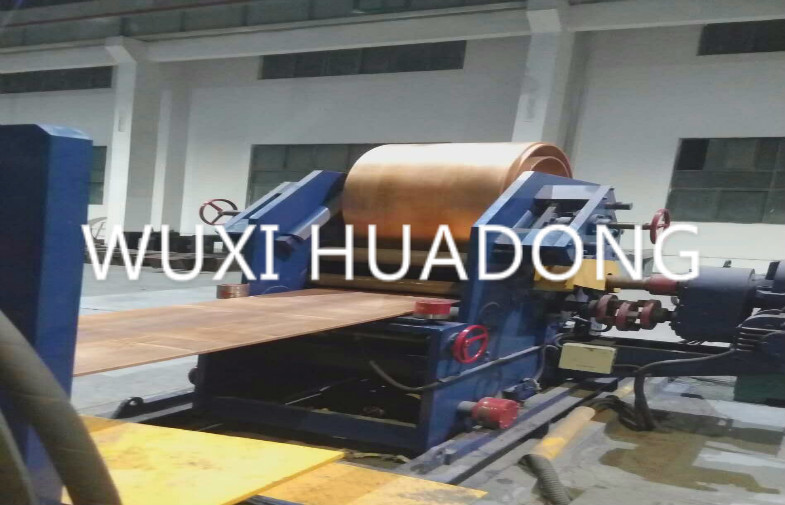

1.4 | المعلمات آلة التزييت | |
اللف الوزن | 6000Kg | |
داخل القطر من لفائف | Φ500-800mm | |
قطر الملف | 1600mm | |
1.5 | قيمة الضوضاء الجهاز | أقل من 85 ديسيبل |
1.6 | ارتفاع خط تشغيل الجهاز | + 1000MM |
1.7 | اتجاه محرك آلة | محرك الأقراص الصحيح |
1.8 | القدرة P roduction | |
2 فروع: 750-1200 كجم / ساعة | العرض: 470 مم سمك: 25 مم | |
قوة آلة تجميع المعدات | 700Kw |
3. معلمات عملية الرئيسي
1 | انتاج | | 750-1200Kg / ساعة |
2 | نطاق تنظيم درجة الحرارة | ≤1300 ℃ |
3 | دقة التحكم في درجة الحرارة من فرن العزل الحراري | ± 5 ℃ |
4 | التسامح الرأسي والأفقي | أفقي: + 0.10 مم العمودي: ± 0.20mm |
5 | دفع وسحب مجموعة التعديل | الدفع: 0-64 مم / ثانية ± 0.1 مم (بدون كهرباء) سحب: 0-64mm / ثانية ± 0.1mm (بالكهرباء) |
6 | منحنى المنجل | 1.5MM / م |
7 | مجموعة ضبط السحب | السحب: 0-64 مم / ثانية ± 0.1 ملم (بدون كهرباء) Backsteppingl: 0-64mm / s ± 0.1mm (electrodeless) |
8 | اسحب الحد الأقصى لسرعة الخط | 120MM / دقيقة |
9 | اللف نطاق التعديل | داخل القطر من لفائف Φ500-Φ800mm القطر الخارجي لفائف Φ1600mm |
10 | سرعة اللف القصوى | 250MM / دقيقة |
11 | مجموعة التكيف مرنة | 0،95-0،75 |
12 | برج dgree من coiliing | ≤40m |
13 | وحدة استهلاك الطاقة | 430kWh / طن |
4. قائمة أجزاء المعدات
لا. | اسم المعدات والمواصفات. | وحدة | كمية |
1 | أجزاء الجهاز | ||
1.1 | ذوبان وعقد الفرن مجتمعة | جلس | 1 |
1.2 | قالب | جلس | 2 |
1.3 | الساحب | جلس | 1 |
1.4 | القاطع الهيدروليكي | جلس | 1 |
1.5 | اللف آلة | جلس | 2 |
2 | النظام الهيدروليكي | ||
2.1 | الجمع بين الفرن titing محطة هيدروليكية | جلس | 1 |
2.2 | محطة هيدروليكية القاطع الهيدروليكية | جلس | 1 |
2.3 | محطة السحب و اللف الهيدروليكية | جلس | 1 |
3 | نظام التحكم الكهربائي | ||
3.1 | تردد السلطة فرن كهربائي نظام التحكم | جلس | 2 |
3.2 | نظام التحكم الآلي | جلس | 1 |
4 | الوثائق الفنية مع المعدات | جلس | 2 |
4.1 | مخطط تركيب المعدات | ملف | 1 |
4.2 | مواصفات المعدات | ملف | 1 |
4.3 | مخطط مبدأ نظام التحكم الكهربائي | ملف | 1 |
4.4 | تخطيط مجلس الوزراء السيطرة | ملف | 1 |
4.5 | مواصفات المنتج للمعدات الكهربائية الرئيسية | ملف | 1 |
4.6 | مخطط النظام الهيدروليكي | ملف | 1 |
4.7 | برنامج PLC | ملف | 1 |
5. بعد البيع
1. سيكون للهيئة الرئيسية للمعدات ضمان مجاني لمدة عام ، ويجب مناقشة المكونات الخاصة بشكل منفصل ؛
2. خلال فترة الإنتاج التجريبية (خلال 3 أشهر بعد انتهاء تشغيل المعدات) ، سترسل شركتنا فنيًا محترفًا لخدمة المتابعة ؛
في غضون فترة الضمان ، إذا حدث خطأ بسبب مشكلة في الجودة ، فستقوم شركتنا بإرسال أفراد إلى الموقع لحل المشكلة في غضون 72 ساعة بعد تلقي الإشعار ؛
بعد انتهاء فترة الضمان الخاصة بالمعدات ، ستقدم شركتنا حلولًا فعالة في غضون 24 ساعة بعد تلقي الإشعار ، وسوف ترسل أفرادًا للقيام بأعمال الصيانة إذا فشل المستخدم في حل المشكلة ، مع فرض نفقات التكلفة فقط.
للإصلاح السنوي للمعدات ، سترسل شركتنا فنيًا محترفًا للانضمام إلى المستخدمين في صياغة خطة التحول مجانًا ؛
خلال فترة الضمان ، يمكن لشركتنا إرسال فني محترف إلى الموقع للتحقق من حالة تشغيل المعدات وتوفير الخدمة الميدانية.
بعد انتهاء فترة الضمان للمعدات ، يمكن إجراء زيارة عودة واحدة بناءً على الدعوة مرة كل نصف عام.
3. إذا كانت شركتنا لديها نقاط ابتكار وتحسين أو اقتراحات بناءة للمعدات المماثلة ، فسنبلغ المستخدم في الوقت المناسب.
